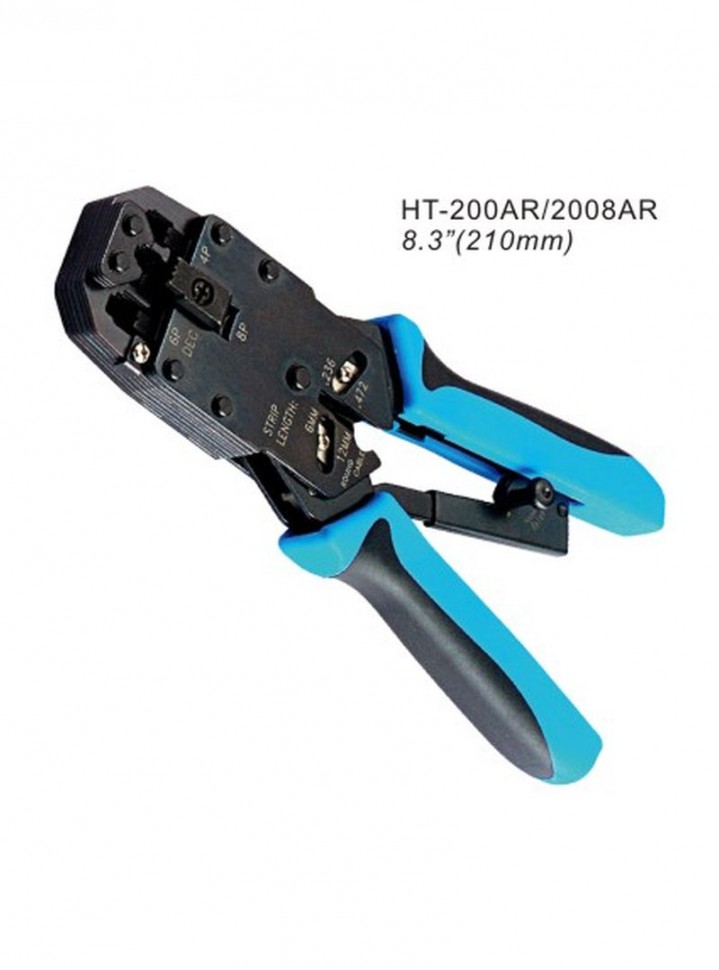

Обжимной инструмент HT-2008AR 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 4p4c(RJ-9) , Hanlong

Профессиональный инструмент HT-2008AR предназначен для обрезки, снятия изоляции с кабелей и обжима коннекторов RJ-45 (8P8C), RJ-12 (6P6C), RJ-11 (6P4C,6P2C), RJ-9 (4P4C) с храповым механизмом.

Назначение:
Обжим модульных разъемов формата RJ
Зачистка круглых и плоских кабелей
Обрезка кабеля и проводников

Материал:
Материал каркаса: среднеуглеродистая сталь
Покрытие поверхности: черное хромирование
Материал рукояток: термопластичная резина

Особенности:
Многопозиционный регулируемый механизм обжима

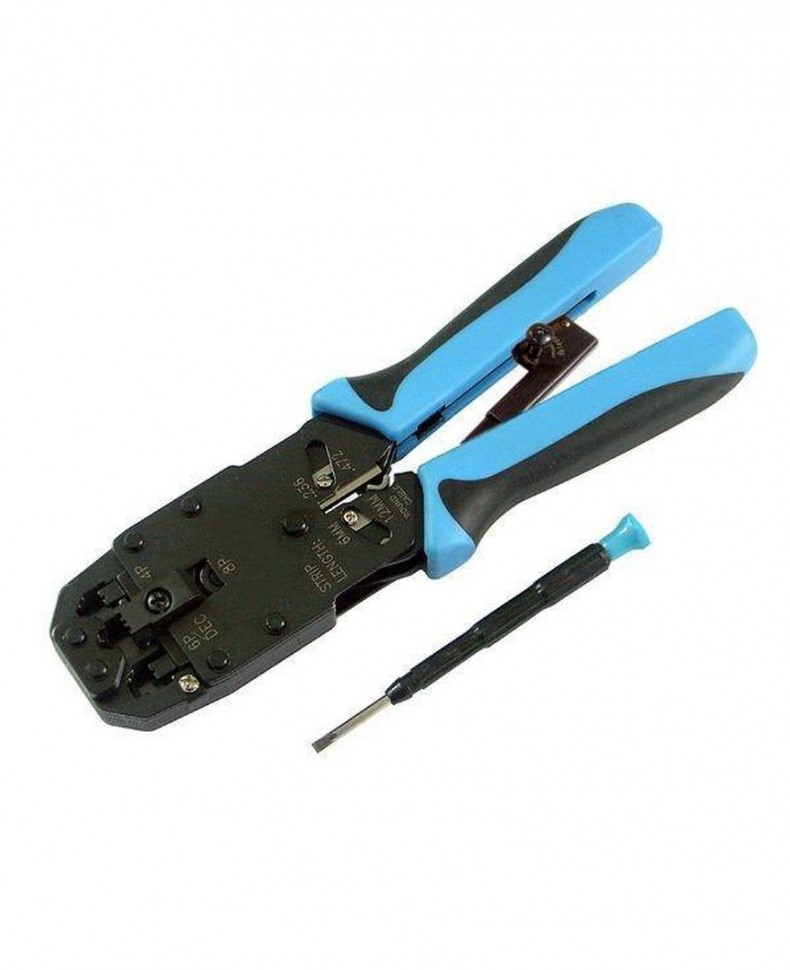

В комплекте имеется отвертка с прямым шлицом
Инструмент профессионального уровня

Тип обжимаемых разъемов: 8P8C(RJ-45), 6P6C(RJ-12), 6P4C(RJ-11), 4P4C(RJ-9)

Храповый механизм: Да
Длина: 210 мм
Сменные ножи: HT-RB0809C
Назначение: Обжим модульных разъемов формата RJ
Зачистка круглых и плоских кабелей
Обрезка кабеля и проводников

Производитель: HANLONG TOOLS, Тайвань

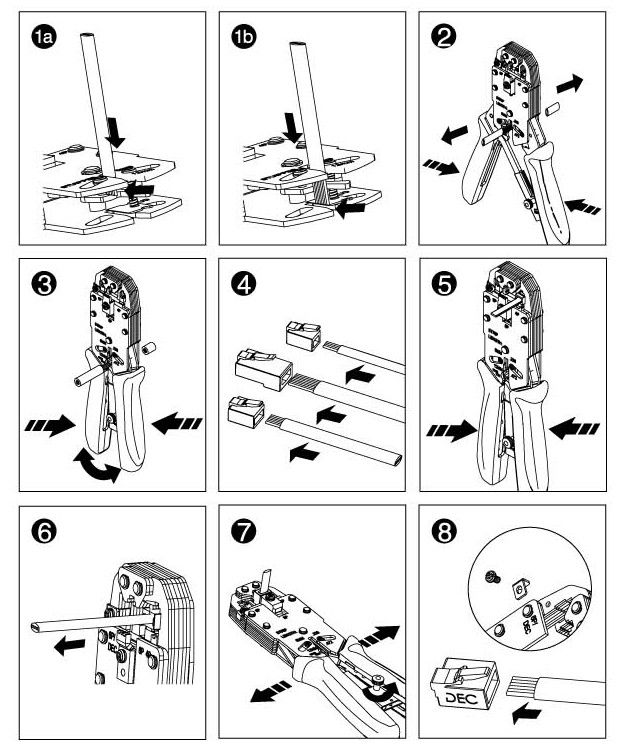

Инструкция:
Если данный инструмент оснащен храповым механизмом (трещотка), для начала работы просто сожмите рукоятки (HT-2008AR – инструмент с храповым механизмом (трещоткой)
1) Вставьте кабель между ножами.
1а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны рукояток между ножами так, чтобы он уперся в ограничитель (длина, снимаемой изоляции – 6мм).
1б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.
2) Обрежьте кабель в нужном месте, сжав рукоятки, следите, чтобы кабель располагался перпендикулярно ножам, вытяните его из инструмента.
3) Для снятия внешней изоляции с круглого кабеля, вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
4) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
5) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.
6) Вытащите обжатый штекер из инструмента.
7) В случае ошибки, вы можете остановить процесс, повернув рычажок храпового механизма (Release).
