Коннектор RJ-45 (8P8C) кат.5е со сквозным отверстием EZNetko
Категории: Коннекторы, колпачки, соединители
Россия
УкраинаКоннектор со сквозным отверстием EZNetko plug RJ-45 (8p8c) cat.5е

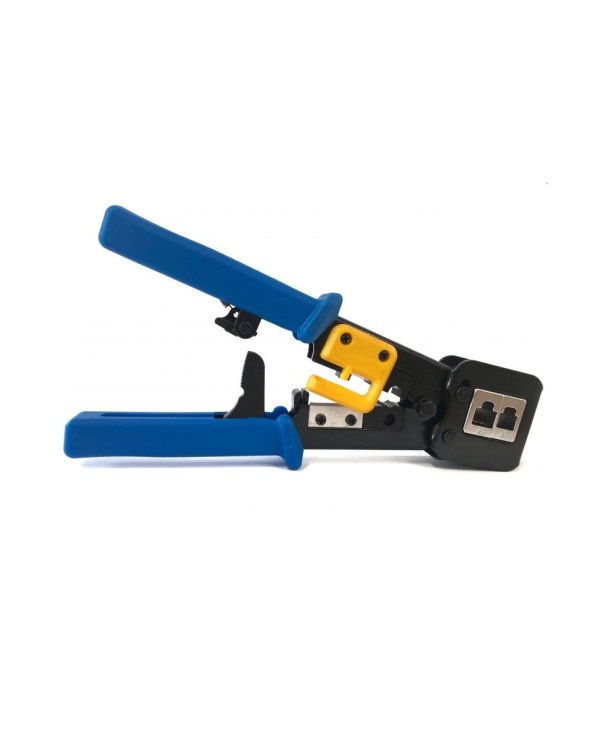

Применяется с инструментом арт. 56221 Инструмент обжимной для коннекторов со сквозным отверстием EZNetko plug RJ-45 (8p8c); RJ-11/RJ-12 (6p2c/6p4c/6p6c)
Особенность данного коннектора в том, что проводники не упираются в коннектор, а проходят сквозь коннектор насквозь. Для обжима коннектора необходимо применить специальный инструмент, который одним движением заводит жилы в конннектор и обрезает лишнюю длину проводников. Это намного удобней и требует меньше сил и времени, чем обжим кабеля обычным коннектором rj45 (8p8c). Т.о. соединение получается прочным и надежным: вы протаскиваете проводники через коннектор настолько, чтобы зажим плотно зафиксировал внешнюю изоляцию кабеля. Коннекторы со сквозным отверстием EZNetko plug RJ-45 избавят вас от брака при монтаже и исключат ошибки монтажников.
Для работы с такими коннекторами необходим специальный инструмент 56221 Инструмент обжимной для коннекторов со сквозным отверстием EZNetko plug RJ-45 (8p8c); RJ-11/RJ-12 (6p2c/6p4c/6p6c)
Инструкция Как обжать сквозной коннектор RJ-45:

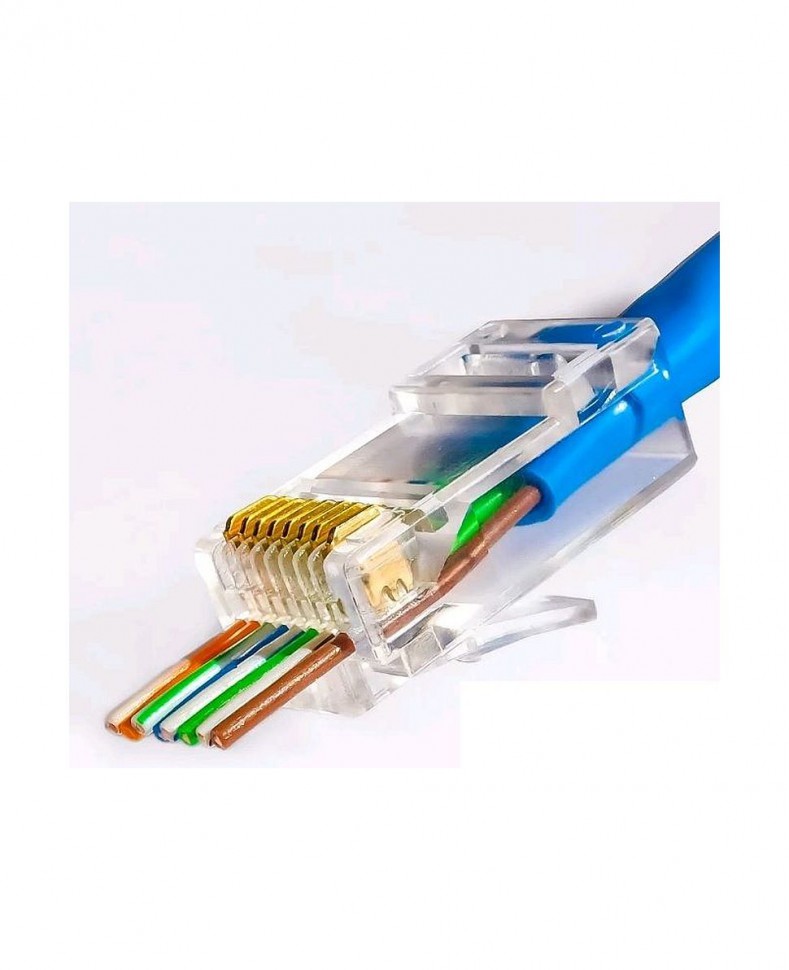

1. Удалить оболочку кабеля, расправить витые пары и завести жилы в коннектор со сквозным отверстием, соблюдая последовательность жил. При этом жилы должны проходить насквозь через коннектор, как показано на рисунке.
2. Установить коннектор со вставленными в него жилами в модуль.
3. Обжать коннектор. Одновременно будет отрезана лишняя длина проводников.
| Производитель | Netko |
| Единица | шт |
| Вес | 0.002 кг |
