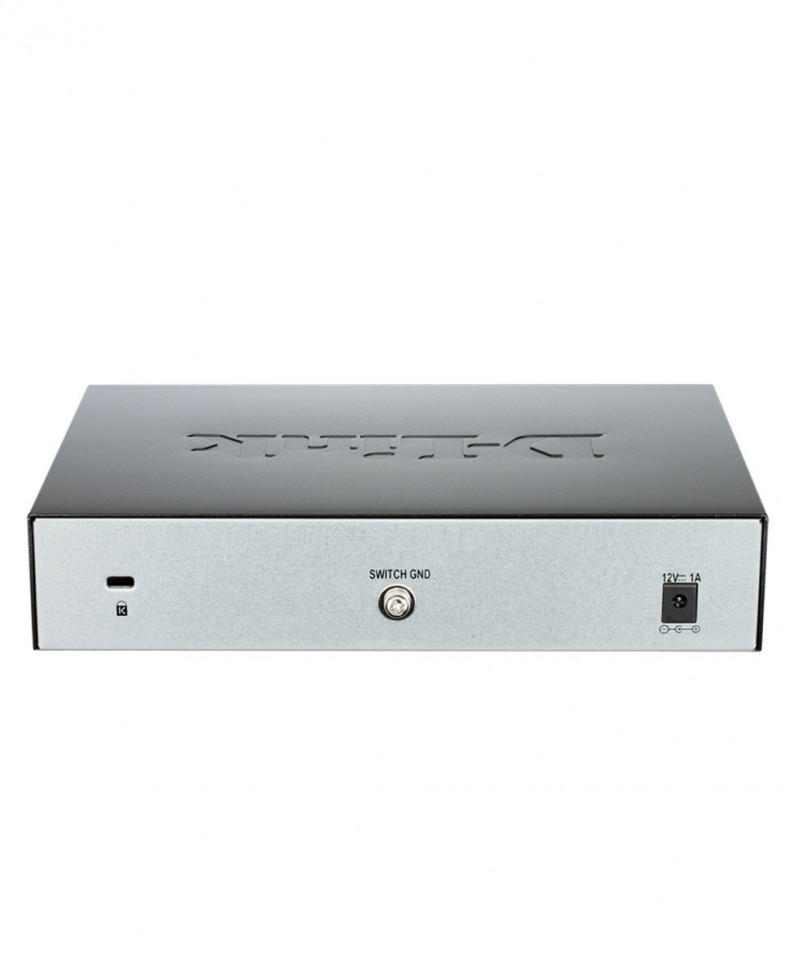

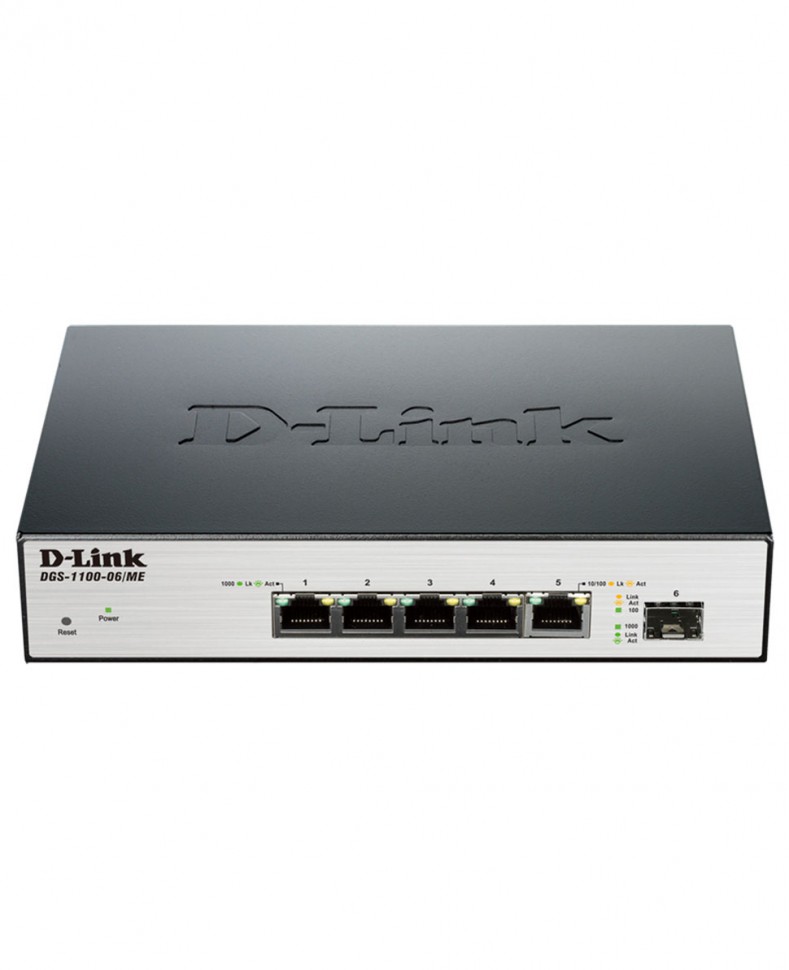

Коммутатор гигабитный управляемый D-Link DGS-1100-06/ME с 5 портами 10/100/1000Base-T и 1 портом 100/1000Base-X SFP

Описание:

Настраиваемый коммутатор DGS-1100-06/ME оснащен 5 портами 10/100/1000Base-T и 1 SFP-портом. Предназначенный для развертывания сетей Metro Ethernet, данный коммутатор выполнен в надежном корпусе и поддерживает функции Multicast для предоставления IPTV-сервиса. 5 портов 10/100/1000 Мбит/с оснащены встроенной защитой от статического электричества до 6 кВ. Наличие оптического порта SFP предоставляет возможность построения сетей FTTx.

Multicast

DGS-1100-06/ME предоставляет возможность работы с IPTV-сервисами или любыми другими, основанными на передаче многоадресного трафика, пользующимися растущим спросом на рынке, благодаря поддержке таких функций как IGMP Snooping, Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам), ISM VLAN и MLD Snooping. Использование данных функций позволяет обеспечить оптимальную полосу пропускания с сохранением высокого качества передачи данных. Функция Limited IP Multicast позволяет создать профили многоадресной рассылки и связать их с портом или диапазоном портов для того, чтобы разрешить или отклонить запросы на подключение к той или иной группе (каналу), отправляемые пользователями. Использование профилей значительно упрощает управление IPTV сервисом в случае, если пользователь меняет пакет услуг. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. При использовании функции ISM VLAN требуется настройка как на коммутаторе доступа, так и на L3 коммутаторе уровня агрегации. Экономия полосы пропускания достигается в случае просмотра одного и того же канала клиентами в разных VLAN, при этом не требуется отдельная копия многоадресного трафика для каждого из них в случае использования ISM VLAN. Функция MLD Snooping улучшает эффективность многоадресной рассылки и позволяет сократить расходы при переходе к IPv6.

Высокая производительность и отказоустойчивость

Коммутатор DGS-1100-06/ME поддерживает широкий набор функций, обеспечивающих бесперебойную работу и упрощающих управление. Поддержка Loopback Detection предотвращает образование петель в сети. DGS-1100-06/ME также поддерживает QoS (Quality of Service). Пакеты можно классифицировать на основе содержимого и распределять в очереди с разным приоритетом обработки. Механизм приоритезации помогает дифференцировать трафик на основе требований к качеству обслуживания. Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным значением 64 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего трафика.

Безопасность

DGS-1100-06/ME поддерживает также и функции безопасности. Благодаря использованию механизма Static MAC можно разрешить доступ только авторизованным устройствам. Port Security позволяет ограничить количество MAC-адресов, изучаемых на порту, и предотвратить flood-атаки, направленные на переполнение таблицы коммутации.

Аутентификация

DGS-1100-06/ME поддерживает аутентификацию 802.1x на основе порта/хоста, а также аутентификацию на основе локальной базы или RADIUS-сервера. Администраторы также могут поместить неавторизованных пользователей в Guest VLAN и назначить им ограниченные права доступа.

Управление

Настройка коммутатора может быть выполнена через Telnet, SNMP и HTTP. Удобный Web-интерфейс обеспечивает простоту управления. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, таким образом, в соответствии с результатом поиска можно легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии. Помимо этого, коммутатор поддерживает функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности.

Поиск и устранение неисправностей

Коммутатор DGS-1100-06/ME позволяет администраторам выполнять быструю диагностику, поиск и устранение неисправностей. Функция диагностики позволяет определить длину подключенного кабеля, а также отобразить информацию о его состоянии. Поддержка данной функции обеспечивает удобный поиск и устранение проблем. Помимо этого, DGS-1100-06/ME поддерживает стандарт IEEE802.3ah, протокол канального уровня, предоставляющий администраторам возможность мониторинга состояния сети и быстрого обнаружения неисправностей на портах коммутатора.

Характеристики:

Общие

Версия аппаратного обеспечения: А1

Размер

190 х 120 х 38 мм

Количество портов

• Пять портов 10/100/1000BASE-TX

• Один порт 100/1000 SFP

Производительность

• Коммутационная матрица: 12 Гбит/с

• Скорость перенаправления 64-байтных пакетов: 8,9 Mpps

• Размер таблицы МАС-адресов: 4 K

• SDRAM для CPU: 128 МБ

• Буфер пакетов: 128 КБ

• Flash-память: 16 МБ

• Jumbo-фреймы: 9216 байт

Индикаторы

• Power (на устройство)

• Link/Activity/Speed (на порт)

Потребляемая мощность

• Режим Standby: 3,62 Вт

• Максимальная потребляемая мощность: 7,08 Вт

Функции программного обеспеченияФункции 2 уровня

• Таблица MAC-адресов: 4K

• Управление потоком 802.3x o Предотвращение блокировок HOL

• Функция Loopback Detection

• Зеркалирование портов o Поддержка одной группы o One-to-One o Many-to-One

Многоадресная рассылка 2 уровня

• IGMP Snooping o IGMP v1/v2 Snooping, v3 Awareness o Поддержка 32 групп o IGMP Snooping Fast Leave на основе порта

• Аутентификация IGMP o Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам)

• MLD Snooping o MLD Snooping v1, v2 o Поддержка 32 групп MLD Snooping o MLD Snooping Fast Leave на основе порта

VLAN

• 802.1Q Tagged VLAN

• Группы VLAN o Поддержка 32 статических групп VLAN

• Управляющий VLAN

• VLAN на основе порта

• ISM VLAN

• Double VLAN (Q-in-Q) o Q-in-Q на основе порта (Port-Based)

Качество обслуживания (QoS)

• 4 очереди на порт

• Обработка очередей o Strict Priority o Weighted Round Robin (WRR)

• Управление полосой пропускания o На основе порта (входящее/исходящее, с минимальным значением 64 кбит/с)

• CoS на основе: o 802.1p o DSCP o Класса трафика IPv6

Списки управления доступом (ACL)

• ACL на основе o Порта коммутатора o Приоритета 802.1p o VLAN ID o MAC-адреса o Ether type - TOS o IPv4/v6-адреса o DSCP o Типа протокола o Номера порта TCP/UDP o Класса трафика IPv6

Безопасность

• Port Security o До 64 МАС-адресов на порт

• Сегментация трафика

• Защита от широковещательного/многоадресного/ одноадресного шторма

• D-Link Safeguard Engine

AAA

• 802.1X o Управление доступом на основе порта o Управление доступом на основе хоста

• Гостевой VLAN

• Поддержка локальной базы/RADIUS-сервера

• Поддержка RADIUS Accounting

• 4 уровня прав доступа пользователей

OAM

• Функция диагностики кабеля

• 802.3ah

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер

• TFTP-клиент

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

• Поддержка групп 1,2,3,9

• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка по DHCP

• DHCP Relay для IPv4/IPv6

• DHCP Relay Option 82

• DHCPv6 Relay Option 37

• Добавление тега PPPoE Circult-ID

• SNTP

• Просмотр загрузки CPU

• Шифрование паролей

MIB

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC2620 RADIUS Accounting Client MIB

• Private MIB

Стандарт IETF

• RFC768 UDP

• RFC791 IP

• RFC792,2463, 4443 ICMPv4

• RFC793 TCP

• RFC826 ARP

• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

• RFC1981, RFC2460, RFC2461,4861, RFC2462,4862, RFC2464, RFC3513,4291, RFC2893,4213

Физические характеристики

Источник питания

Внешний адаптер, работающий от сети 100-240В, 50-60Гц с выходной мощностью 12В/1А

MTBF

459,420 часов

Уровень шума

0 дБ

Тепловыделение

24,16 BTU/ч

Размеры

190 x 120 x 38 мм

Вес

0,42 кг

Система вентиляции

Пассивная

Рабочая температура

От 0 до 40 C

Температура хранения

От -40 до 70 C

Влажность

От 10% до 90%

EMI

CE Class A

Безопасность

CE LVD, UL/cUL
