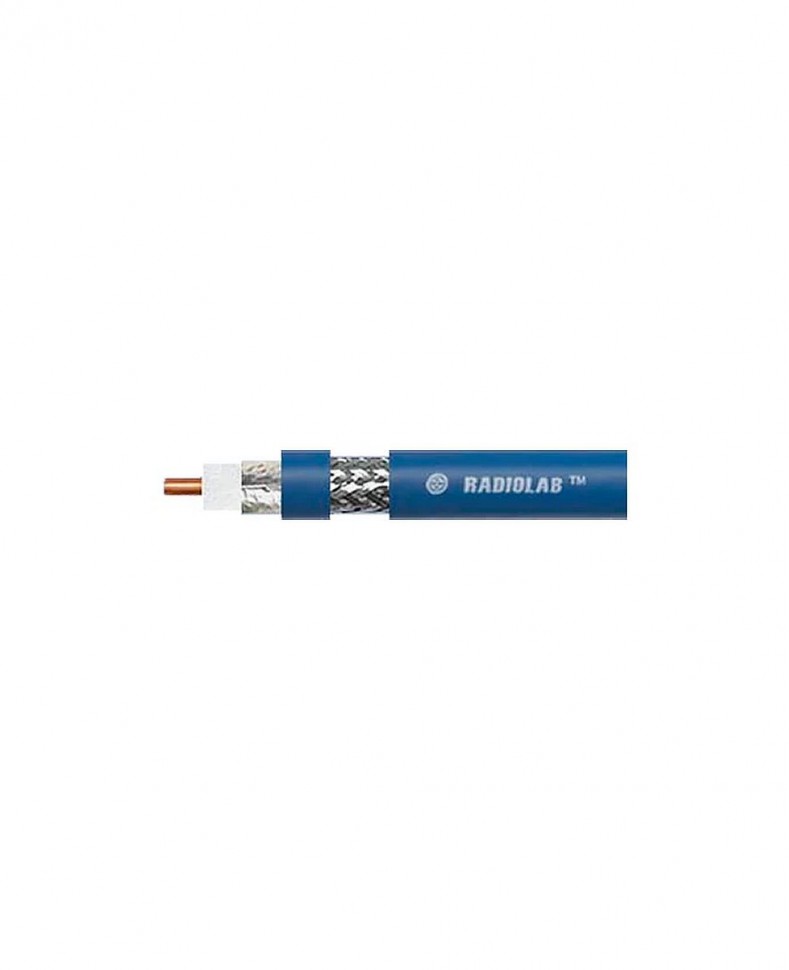

Кабель коаксиальный 8D-FB RADIOLAB Extra Low Loss Base Coax, 50 Ом, (CU, оплетка TC), ПВХ, синий
Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты
Категории: Коаксиальный кабель
Россия
УкраинаRADIOLAB 8D-FB PVC Extra Low Loss Base Coax MIL-C-17D PEEG UVR
Гибкий кабель с очень малыми потерями идеально подходящий для
изготовления антенных трасс небольшой протяженности;
Высокое качество физически вспененного диэлектрика в сочетании с
дополнительным экраном из алюминиевой фольги обеспечивают стабильность
волнового сопротивления по длине кабеля и хорошее экранирование;
Ближайшие функциональные аналоги РК 50-7-311.
Конструктив:
Центральный проводник BC 2.6 мм
Диэлектрик FPE 7 5. мм
Основной экран DF 7 8. мм
Оплетка (24x7x0.16 мм)(93% плотности) TC 8.8 мм
Оболочка (цвет-синий) PVC 11.1 мм
• BC: Чистая медь (Bare Copper)
• FPE: Вспененный полиэтилен (Foamed Poly Ethylene)
• DF: Двухсторонняя фольга (Double Foil)
• TC: Луженая медь (Tinned Copper)
• PVC: Поливинил-хлорид (PolyVinyl-Chloride)
Механические характеристики:
Минимальный радиус изгиба (однократно) 28 мм
Минимальный радиус изгиба (многократно) 110 мм
Вес 160 кг/км
Стойкость к сдавливанию 0.70 кг/мм
Усилие на разрыв 74,6 кг
Температура хранения/рабочая -55 +70 °С/-40 + 70 °С
Электрические характеристики:
Коэффициент укорочения 1.27
Относительная диэлектрическая проницаемость 1.61
Импеданс 50±2 Ом
Номинальная погонная емкость 84.70 пФ/м
Номинальная погонная индуктивность 0.2 мкГн/м
Сопротивление центрального проводника по постоянному току 2.86 Ом/км
Сопротивление оплетки по постоянному току 9.25 Ом/км
Сопротивление изоляции 1000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( rms/1мин.) 3000 В
Эффективность экранирования (максимальная) 90 дБ
Напряжение пробоя оболочки 8000 В
потери сигнала на 100 метров кабеля 8D-FB:
9.2дБ (450МГц); 13.6дБ (900МГц); 21.0дБ (1.8ГГц); 23.0дБ (2.1ГГц); 25.0дБ (2.4ГГц)
| Производитель | RADIOLAB |
| Единица | м |
| Вес | 0.16 кг |
| Объем | 0.005 м³ |
