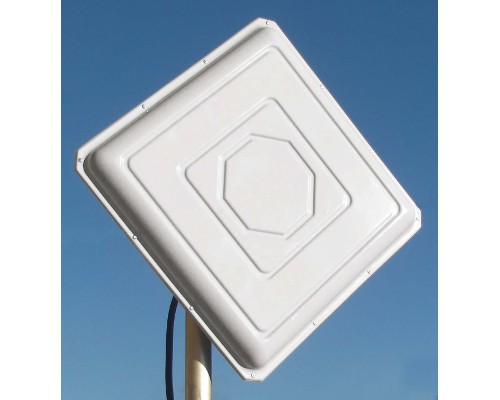

Внешняя панельная антенна Антэкс ZETA 3G/4G/WiFi2.4/LTE2600, 1.7 - 2.7ГГц, 17-20 dBi, N-female
Категории: Антенны 3G/4G
Россия
УкраинаПанельная антенна ZETA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
|
ZETA является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.
Достоинства антенны ZETA:
- Активные излучателя антенны укрыты в пластиковый корпус.
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

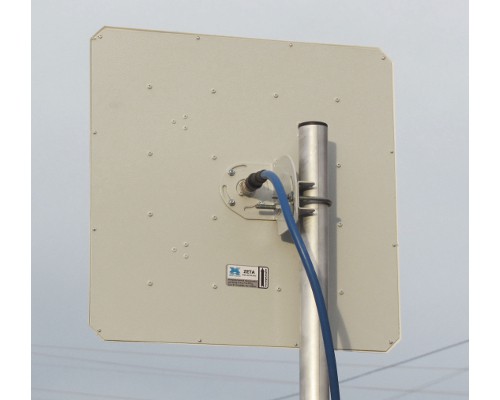

- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Комплект поставки:
- Антенна ZETA
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к модему необходимы адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.
| Модель модема | Тип адаптера | Кабельная сборка |
| Huawei Е392, М100-1(требуется разборка модема), MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633 | TS-9/SMA-female | SMA-male/N-male |
| E3276 (М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G | CRC-9/SMA-female | SMA-male/N-male |
| LU-150/156, ZTE MF180, ZTE MF192, Е1550 (требуется разборка модемов) | MS-156/SMA-female | SMA-male/N-male |
| Электрические характеристики | |
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление в диапазоне GSM1800, dBi | 17,5-18 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 18-19 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 19,5 |
| Усиление в диапазоне 4G (LTE), dBi | 19,5-20,0 |
| Ширина ДН в Н-плоскости, град | 15-26 |
| Ширина ДН в Е-плоскости, град | 15-26 |
| Уровень боковых лепестков, не более | -12dB |
| Уровень кроссполяризации, не более | -25dB |
| Входное сопротивление, Ом | 50 |
| КСВ в диапазоне GSM1800, не более | 1,6 |
| КСВ в диапазоне 3G/4G/WIFI, не более | 1,4 |
| Допустимая мощность, Вт | 50 |
| Поляризация | вертикальная/горизонтальная |
| Механические характеристики | |
| Масса с креплением, г | 2500 |
| Крепление | мачта диаметром 20-52мм |
| Габаритные размеры без крепления, м | 0,41х0,41х0,06 |
| Допустимая скорость ветра, м/сек | 20 |
| Разъем | N-female |
| Материал защитной коробки | Поликарбонат+ABS |
| Материал антенны | оцинкованная сталь |
| Материал крепления | сталь |
| Защитное покрытие | порошковая полимерная краска |
| Производитель | Антэкс |
| Единица | шт |
| Вес | 4 кг |
