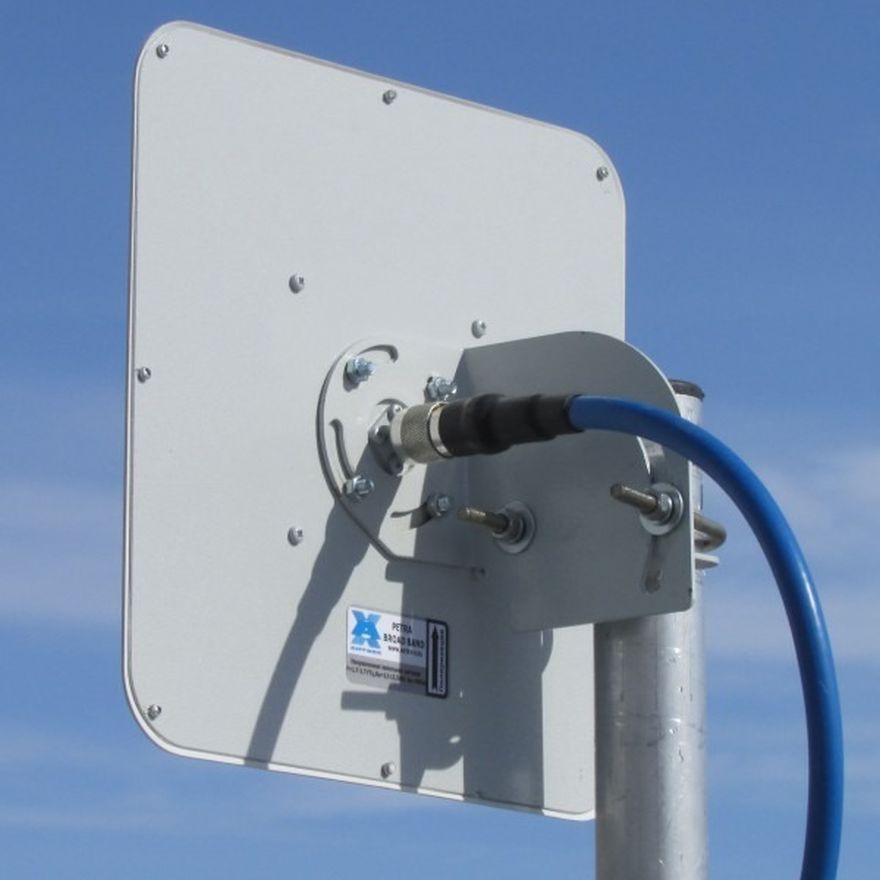

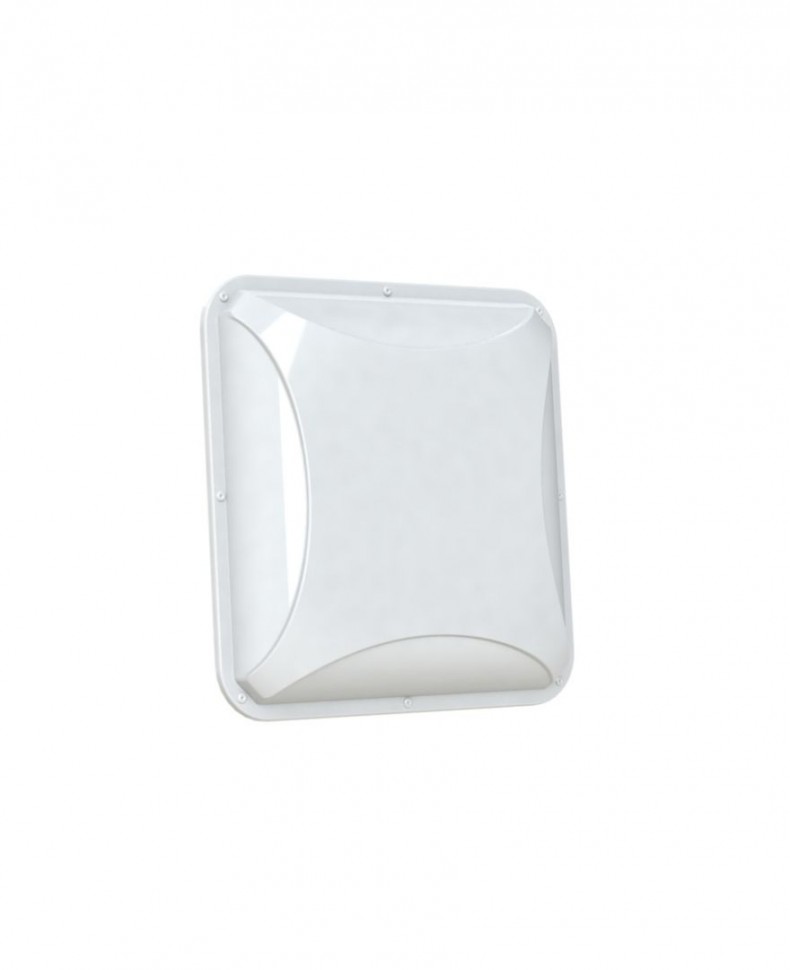

Внешняя панельная антенна Антэкс PETRA Broad Band 3G/4G/WiFi2.4/LTE2600, 1.7 - 2.7ГГц, 12-15 dBi, N-female
Категории: Антенны 3G/4G
Россия
УкраинаОбщие сведения:
Панельная антенна PETRA Broad Band предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G (GSM1800)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE)
- WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц. PETRA Broad Band является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.
Достоинства антенны PETRA Broad Band:
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Комплект поставки:
- Антенна PETRA BB
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)
Дополнительное оборудование:

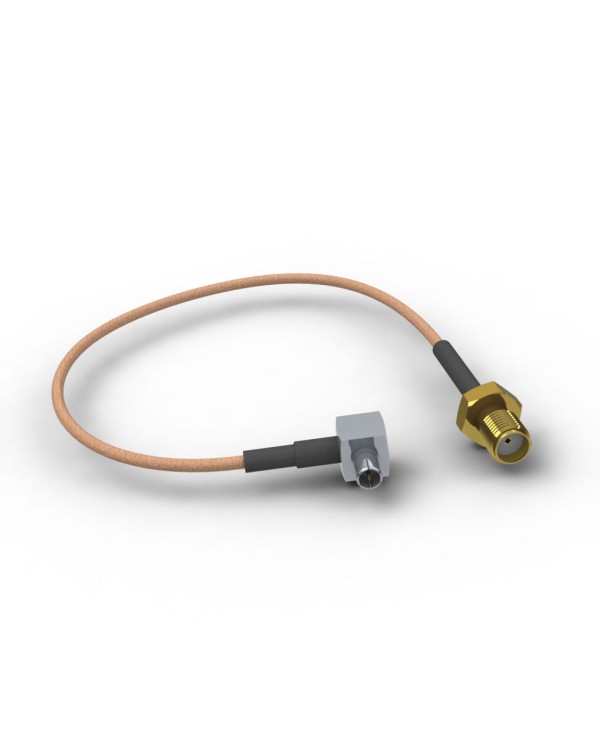

- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к модему необходимы адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.
| Модель модема | Тип адаптера | Кабельная сборка |
| Huawei Е392, М100-1(требуется разборка модема), MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633 |
TS-9/SMA-female | SMA-male/N-male |
| E3276 (М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G,K3520, E176G |
CRC-9/SMA-female | SMA-male/N-male |
| LU-150/156, ZTE MF180, ZTE MF192, Е1550 (требуется разборка модемов) |
MS-156/SMA-female | SMA-male/N-male |
| Электрические характеристики | |
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление в диапазоне GSM1800, dBi | 12.05.17 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 13-13.5 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 15 |
| Усиление в диапазоне 4G (LTE), dBi | 15,5 |
| Ширина ДН в Н-плоскости, град | 30 |
| Ширина ДН в Е-плоскости, град | 30 |
| Уровень боковых лепестков, не более | -14dB |
| Уровень кроссполяризации, не более | -25dB |
| Входное сопротивление, Ом | 50 |
| КСВ в диапазоне GSM1800, не более | 2 |
| КСВ в диапазоне 3G/4G/WIFI, не более | 01.04.17 |
| Допустимая мощность, Вт | 50 |
| Поляризация | вертикальная/горизонтальная |
| Механические характеристики | |
| Масса с креплемнием, г | 1080 |
| Крепление | мачта диаметром 20-52мм |
| Габаритные размеры, м | 0,24х0,24х0,06 |
| Допустимая скорость ветра, м/сек | 50 |
| Разъем | N-female |
| Материал защитной коробки | Поликарбонат+ABS |
| Материал экрана | сталь |
| Материал крепления | сталь |
| Защитное покрытие | порошковая полимерная краска |
| Диапазон рабочих температур | от -60°C до +80°C |
| Производитель | Антэкс |
| Единица | шт |
| Вес | 2 кг |
