Сетевой кабельный PoE тестер NF-488 c LCD экраном

Сетевой кабельный POE тестер NF-488 (PoE Checker) позволяет произвести измерения напряжения, тока, мощности и построить карту распиновки (wire mapping).

Основные функции:

- Тестер позволяет проверить информацию о стандарте PoE устройства IEEE 802.3af / 802.3at или не стандартное, напряжение питания, полярность питания.

- Определите напряжение питания, полярность источника питания, схему обжима кабеля на нестандартных PoE устройствах.

- Проверить сетевой кабель подключенный к источнику PoE на наличие короткого замыкания, разомкнутой цепи и схему обжима кабеля.

- Проверьте мощность, потребляемую устройствами (камеры, точки доступа, телефоны).

- Определить кольцо (loop-back) на коммутаторе.

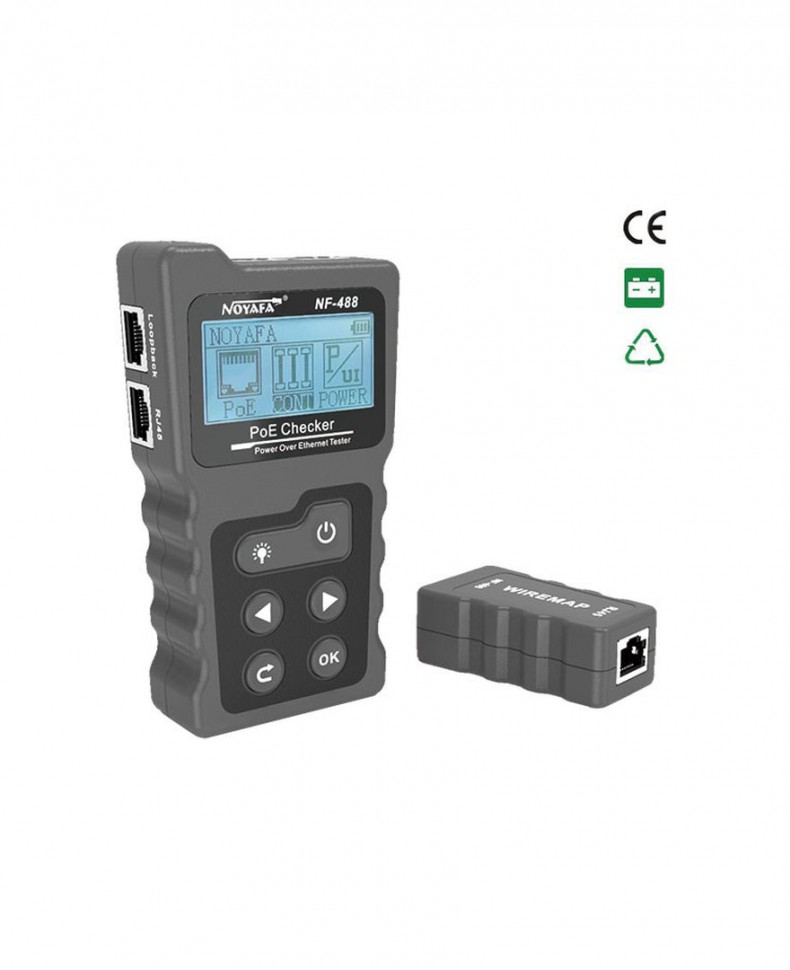

Сетевой кабельный POE тестер NF-488 (PoE Checker) состоит из двух компонентов: тестера NF-488 и удалённого датчика NF-488-R.

Характеристики PoE-тестера NF-488:

Дисплей LCD 128x64 мм с подсветкой;

• Тестирование проводимости и распиновки Wire Mapping:

- тип кабеля: UTP/STP

- категория кабеля: 5/5e/6

- максимальное длина кабеля: 600 метров

- индикация короткого замыкания

- режим тестирования: тестер – удалённый датчик или тестер – коммутатор/роутер.

• Тестирование PoE:

- диапазон постоянного напряжения: 5 - 60 В

- идентификация стандарта PoE: стандартное (IEEE 802.3af и 802.3at) / не стандартное

- диапазон измерения мощности: от 0 до 18 Вт.

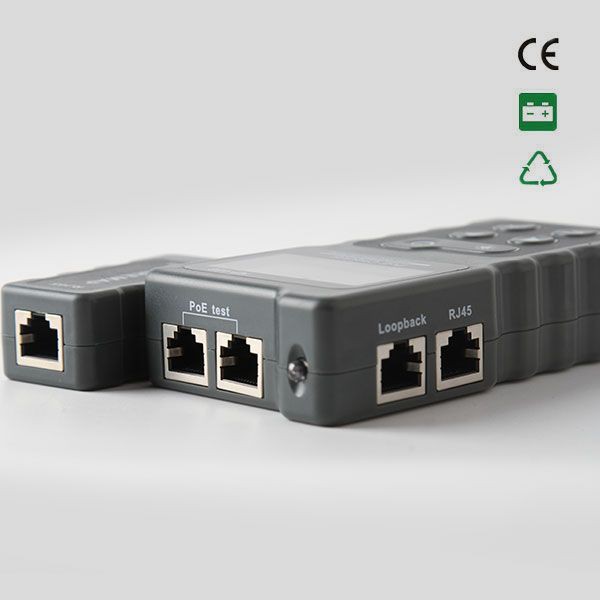

- Интерфейс подключения 2 x RJ-45 (входящий и исходящий)

• Функция измерения мощности:

- диапазон постоянного напряжения: 5 - 60 В

- диапазон постоянного тока: 0 - 3 А

- диапазон измерения мощности: 0 - 180 Вт.

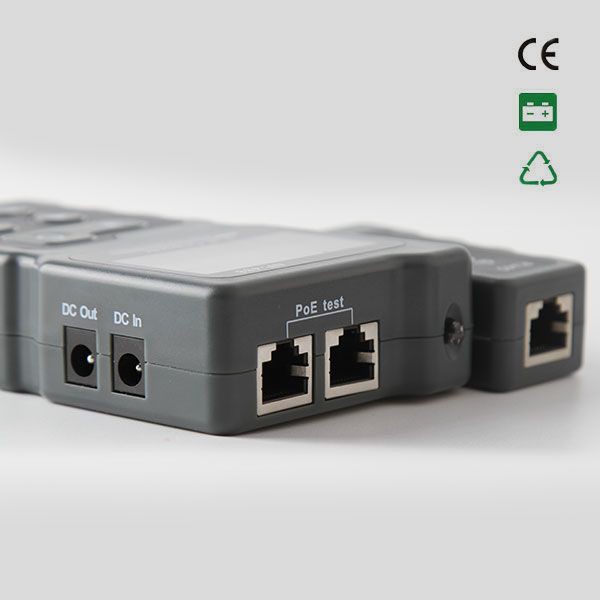

- Интерфейс подключения 2 x DC(5.5x2.1) (входящий и исходящий)

• Защита от входного напряжения: 48 В / 5мА

• Максимальный рабочий ток: ≤ 80 мА

• Определение кольца на коммутаторе (Loopback)

- Совместим с коммутаторами 10/100/1000Base-T

• Элемент питания: 3 х 1,5 В тип ААА.

Характеристики удалённого датчика NF-488-R

- Интерфейс подключения RJ-45

- Назначение построение карты распиновки (wire mapping).

- Защита от входного напряжения: 48 В / 5мА

Комплектация:

• тестер NF-488 – 1шт.

• дистанционный датчик NF-488-R - 1 шт.

• мягкий чехол - 1 шт.

• тестовый кабель - 1 шт.

• инструкция по эксплуатации - 1 шт.

Батарейки в комплект не входят.
