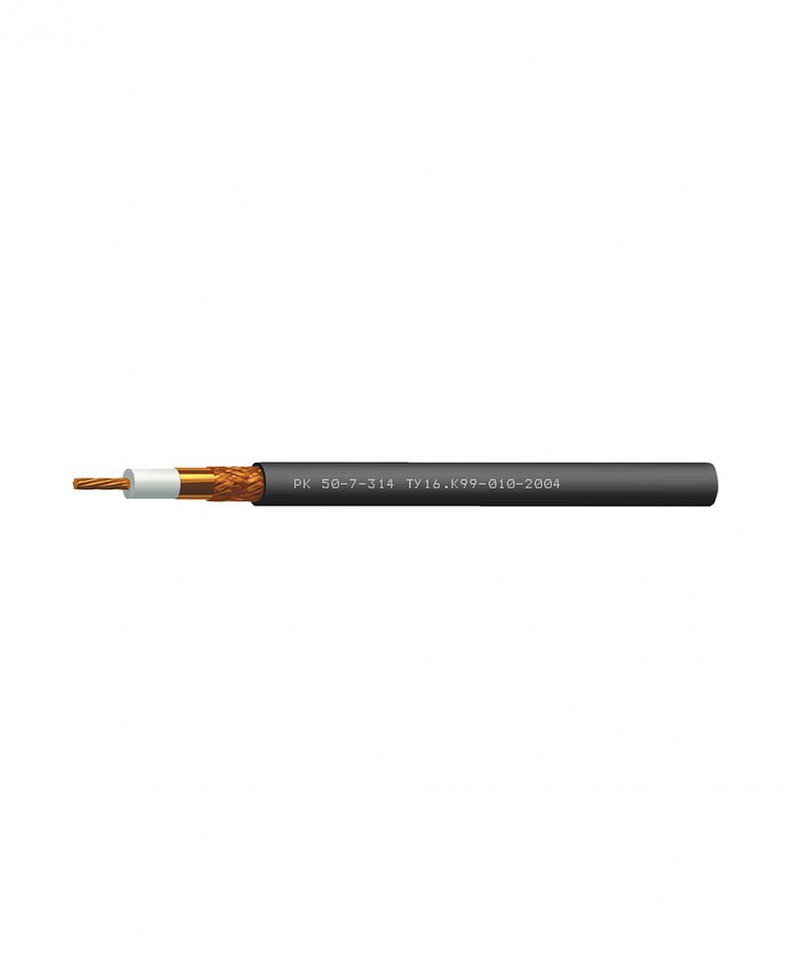

УкраинаКабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи, одиночной прокладки РК 50-7-314
Назначение
Для одиночной стационарной прокладки
Для антенных трактов систем радиосвязи
Для систем телерадиовещания
Кабели РК 50-7-314 допускается использовать На открытом воздухе
Минимальный срок службы 20 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля
Массогабаритные параметры
Наружный размер кабелей, DH, не более, 10,3 мм
Расчетная масса 1 км кабелей, 120,2 кг
Конструкция
Внутренний проводник: медный многопроволочный диаметром 2,79 мм (7×0,93 мм)
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 7,25 мм)
Внешний проводник: оплетка плотностью 88–92 % из медных проволок диаметром 0,12 или 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 8,0 мм)
Оболочка: светостабилизированный полиэтилен черного цвета
Электрические параметры
Волновое сопротивление: 50 ± 2,5 Ом
Электрическая емкость: 80 пФ/м
Максимальная мощность на частоте 1 ГГц: 400 Вт
Коэффициент укорочения длины волны: 1,22
Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 3,6/11,5 Ом/км
Сопротивление связи на частоте 30 МГц, не более: 5 мОм/м
Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ
| Частота, МГц | 10 | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 850 | 1000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 1,5 | 3,4 | 4,8 | 7,2 | 8,6 | 9,3 | 12,9 | 14,3 | 14,9 | 17,2 |
| Частота, МГц | 2000 | 3000 | 4000 | 5000 | 6000 | |||||
| Коэффициент затухания при 20 °С, не более, дБ/100м | 24,2 | 30,6 | 36,6 | 41,4 | 47,5 | |||||
| Производитель | Спецкабель |
| Единица | м |
| Вес | 0.12 кг |
