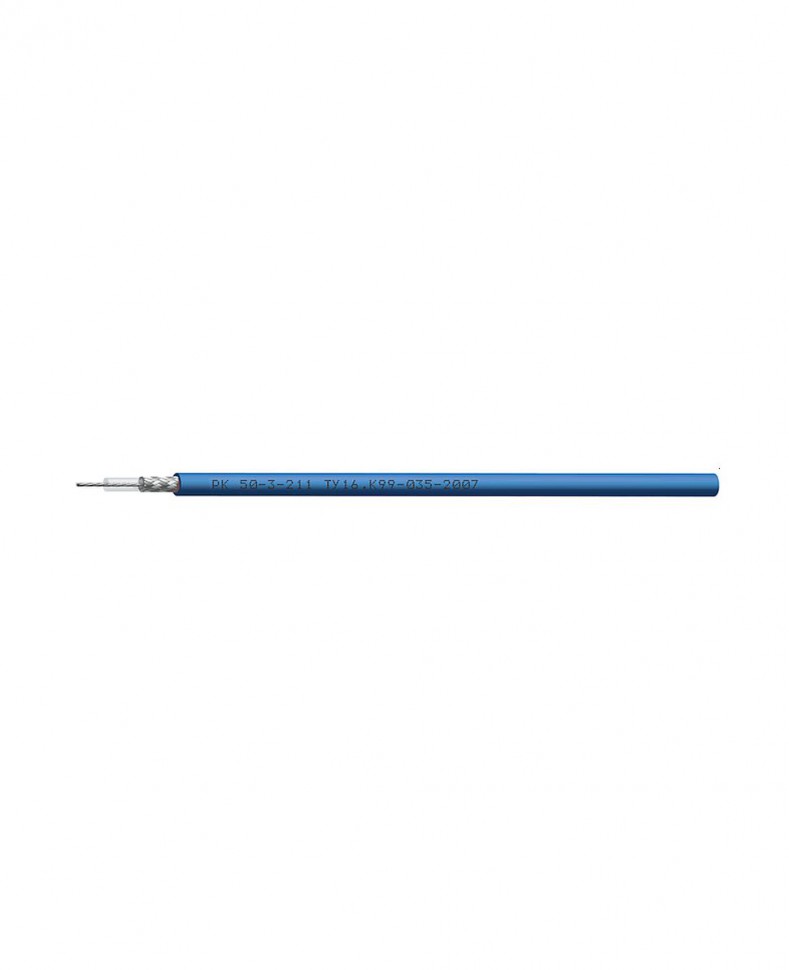

Кабель коаксиальный Спецкабель РК 50-3-211 50 Ом, синий

РК 50-3-211 (ТУ 16.К99-035-2007)

Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи , одиночной прокладки РК 50-3-211

Назначение
Для одиночной стационарной прокладки
Для универсального применения
Кабели РК 50-3-211 допускается использовать
Во взрывоопасных по ГОСТ IEC 60079 и пожароопасных зонах
Типы соединителей приведены в разделе Соединители коаксиальные, FME, SMB и SMA
Внутри и вне помещений
Минимальный срок службы 40 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –150 до +150

* DH — наружный размер кабеля

Конструкция
Внутренний проводник: многопроволочный медный луженый диаметром 0,96 мм (7x0,32 мм)
Изоляция: фторопласт 4МБ** (диаметр по изоляции 2,95 мм)
Внешний проводник: оплетка плотностью 90-95 % из медных луженых проволок диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 3,45 мм)
Оболочка: фторопласт синего цвета
** фторопласт 4МБ при нагреве выше 200 °C выделяет токсичные газы

Гарантийный срок эксплуатации
кабелей РК 50-3-211
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Электрические параметры
Волновое сопротивление: 50 ± 2,5 Ом
Электрическая емкость: 67 пФ/м
Коэффициент укорочения длины волны: 1,41
Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 36/20 Ом/км
Сопротивление связи, не более: 320 мОм/м
Испытательное напряжение изоляции частотой 50 Гц: 2,5 кВ
