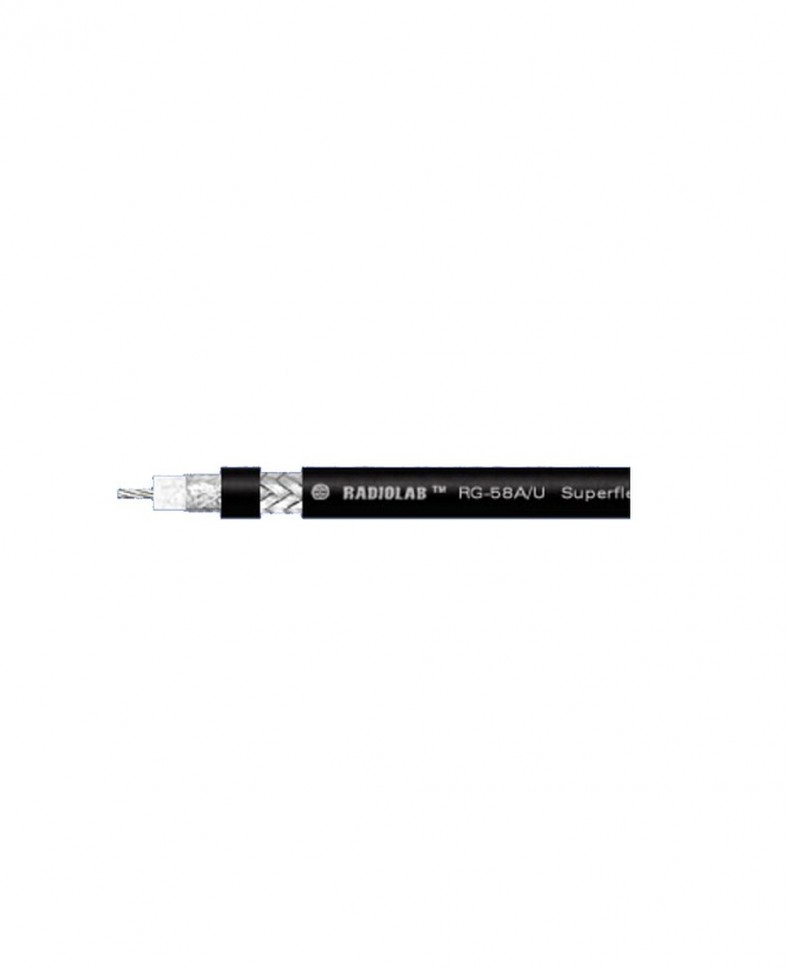

Кабель коаксиальный Radiolab RG-58 A/U, 50 Ом, (CU, оплетка TC), ПВХ, черный

ВЧ кабель RG-58 A/U - высококачественная версия стандартной модели коаксиального кабеля RG-58 /U, имеющая плотную оплетку из луженой меди и дополнительный экран из фольги. Физически вспененный диэлектрик обеспечивает  значительно меньшие потери. Очень гибкий радиочастотный кабель гарантированного качества для всевозможных приложений на VHF/UHF.



RADIOLAB RG-58 A/U Super Low Loss Coax MIL-C-17D PEEG UVR

Механические характеристики

Минимальный радиус изгиба (однократно) 25 мм
Минимальный радиус изгиба (многократно) 50 мм
Вес 38.7 кг/км
Стойкость к сдавливанию 0.27 кг/мм
Усилие на разрыв 22.7 кг

Эксплуатационные характеристики
Температура хранения/рабочая -55 + 70 °С/-40 + 70 °С

Электрические характеристики

Коаксиальный ВЧ кабель RG-58 A/U
Импеданс 50±2 Ом
Погонная емкость 83,94 пФ/м
Коэффициент укорочения 1,26
Диаметр центральной жилы 0,94 мм
Материал проводника TC
Диаметр диэлектрика 2,9 мм
Материал диэлектрика FPE
Внешний диаметр оболочки 5,03 мм
Материал оболочки PVC
Основной экран DF
Плотность основного экрана 100%
Конфигурация оплетки 16x7x0,12 мм
Материал оплетки TC
Плотность оплетки 97%

• BC: Чистая медь (Bare Copper)
• FPE: Вспененный полиэтилен (Foamed Poly Ethylene)
• TC: Луженая медь (Tinned Copper)
• DF: Двухсторонняя фольга (Double Foil)
• PVC: Поливинил-хлорид (PolyVinyl-Chloride)

 Затухание при 20 °С (дБ/100 м)

150 МГц: 13,8
450 МГц: 25,2
800 МГц: 34,4
900 МГц: 36,6
1200 МГц: 42,6
1800 МГц: 53,8
1900 МГц: 55,5
2450 МГц: 64,7
