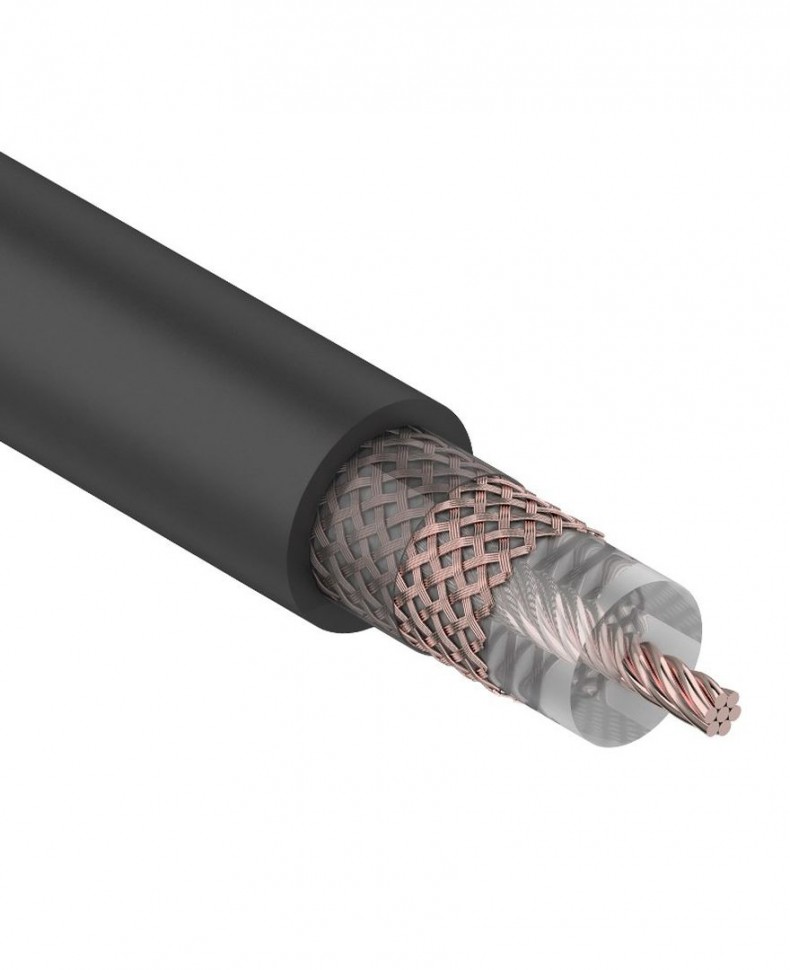

УкраинаRADIOLAB RG-213 C/U Коаксиальный кабель
Коаксиальный кабель 50 Ом для тяжелых условий эксплуатации
RADIOLAB RG-213 C/U - коаксиальный кабель в климатическом исполнении для жестких условий эксплуатации. Гибкий кабель с наружным диаметром 10.3 мм. Одна из самых популярных марок кабеля для CB/Low Band/VHF диапазонов. Наличие дополнительного экрана из алюминиевой фольги обеспечивает меньшие потери сигнала. Использование твердого полиэтиленового диэлектрика обеспечивают высокую стабильность волнового сопротивления по длине кабеля. Соответствует стандарту MIL-C-17D.
Основные характеристики коаксиального кабеля RADIOLAB RG-213 C/U
Импеданс: 50±2 Ом
Погонная емкость: 93,23 пФ/м
Коэффициент укорочения: 1,40
Диаметр центрального проводника: 2,25 мм
Материал проводника: BC - чистая медь
Диаметр диэлектрика: 7,24 мм
Материал диэлектрика: PE - полиэтилен
Внешний диаметр оболочки: 10,3 мм
Материал оболочки: PVC - поливинилхлорид
Основной экран: DF - двухсторонняя алюминиевая фольга на лавсановой основе
Плотность основного экрана: 100%
Конфигурация оплетки: 24x8x0.16 мм
Материал оплетки: TC - луженая медь
Плотность оплетки: 95%
Диапазон рабочих температур: -55 +70 °C.
Электрические характеристики кабеля RADIOLAB RG-213 C/U
Коэффициент укорочения: 1.4
Относительная диэлектрическая проницаемость: 1.96
Импеданс: 50±2 Ом
Номинальная погонная емкость: 93.23 пФ/м
Номинальная погонная индуктивность: 0.23 мкГн/м
Сопротивление центрального проводника
по постоянному току: 5.6 Ом/км
Сопротивление оплетки по постоянному току: 3.9 Ом/км
Сопротивление изоляции: 5000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
Эффективность экранирования (максимальная): 90 дБ
Напряжение пробоя оболочки: 8000 В
Механические характеристики кабеля RADIOLAB RG-213 C/U
Минимальный радиус изгиба (однократно): 40 мм
Минимальный радиус изгиба (многократно): 82 мм
Вес: 154.8 кг/км
Стойкость к сдавливанию: н/д
Усилие на разрыв: 83.5 кг
Таблица затухания для коаксиального кабеля RG-213 C/U
Частота, МГц Затухание, дБ/100м
150 6,3
450 12,1
800 17,0
900 18,2
1200 21,6
1800 28,0
1900 28,9
2450
34,1
| Производитель | Netko |
| Единица | м |
| Вес | 0.15 кг |
