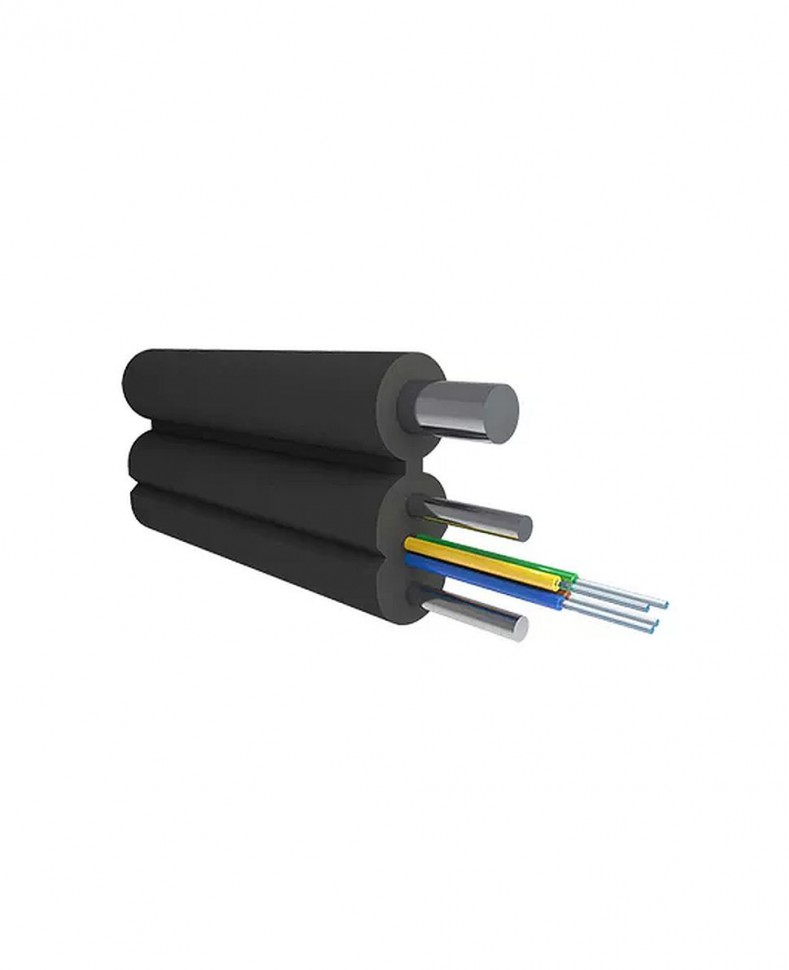

Кабель оптический FTTx 4 волокна, плоский самонесущий (проволка 1 мм)

Абонентский оптический кабель для FTTx сетей. 4 волокна G.652.D с дополнительным несущем элементом стальная проволка 1 мм.

Назначение:
Абонентский кабель предназначен для прокладки внутри помещений, чердачных помещений, в рубах, коробах, лотках, а так же, допускается протяжка между зданиями и опорами (до 50м для второй климатической зоны). Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля в трубах, лотках и кабельканалах.

Конструкция:

Кабель может содержать от одного до восьми оптических волокон, соответствующих рекомендациям ITU-T G.652.D (стандартное одномодовое волокно с подавленным «водяным пиком»). Конструкция представляет собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к растягивающей нагрузке кабелю придают два силовых элемента из стальной оцинкованной проволоки диаметром 0,45мм и дополнительный силовой элемент из стальной оцинкованной проволоки диаметром 1мм. Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда. Использование кабелей в такой оболочке необходимо при их прокладке в местах, где может возникнуть угроза отравления людей продуктами горения в случае пожара. Особенностью состава оболочки является полное отсутствие токсичных галогенных газов и низкое выделение дыма в процессе горения.

Технические характеристики:

Тип оптического кабеля Абонентский Drop
Диэлектрическая конструкция Нет
Количество волокон 4
Тип волокна SM (G.652.D)
Типовое затухание, дБ/км ≦0,40 (1310 нм) / ≦0,30 (1550 нм)
Габаритные размеры кабеля, мм 5,2х2,0
Силовой элемент Две стальные проволоки
Диаметр силового элемента, мм 0,45
Дополнительный силовой элемент Стальная проволока
Диаметр дополнительного силового элемента 1,0
Стойкость к растяжению, кН 0.9
Материал оболочки LSZH
Цвет оболочки Черный
Температура монтажа, °C от -10 до 70
Температура хранения, °C от -60 до 70
Температура эксплуатации, °C от -40 до 70
Масса кабеля, кг/км 18,5
Стандартная строительная длина, км 1
