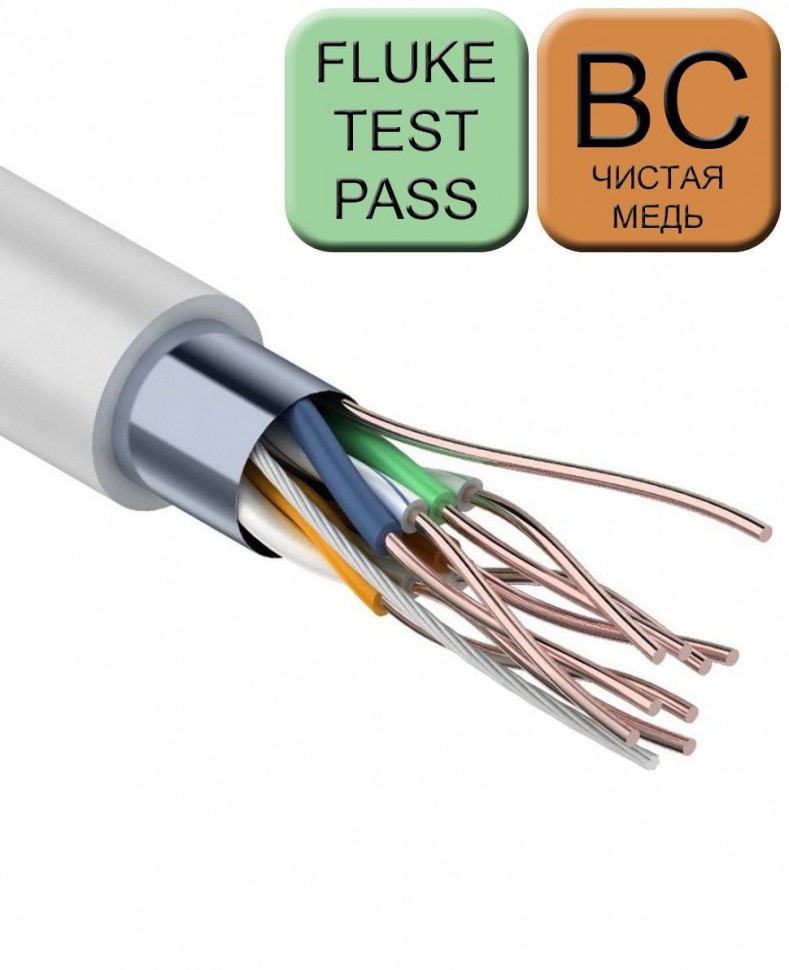

Кабель СКО Standard F/UTP витая пара категории 5e, 4 пары, 24AWG, BC (чистая медь), внутренний, PVC, серый
Категории: Кабель, витая пара, внутренний
Симметричные кабели связи предназначены для эксплуатации в структурированных кабельных системах по международному стандарту ИСО/МЭК 11801 и в сетях широкополосного доступа в частотном диапазоне до 100 МГц при рабочем напряжении не более 75 В.
Наружная оболочка кабеля изготавливается из поливинилхлоридного пластиката (PVC) при одиночной прокладке, или из поливинилхлоридного пластиката пониженной пожароопасности с пониженным дымо- и газовыделением (PVC LS) при групповой прокладке, или из полимерной композиции, не содержащей галогенов (ZH нг(А)-HF) при групповой прокладке и не выделяющую коррозионно-активных газообразных продуктов при горении и тлении внутри зданий и сооружений.
Все LAN-кабели категории 5е выпускаемые ООО «Сарансккабель-Оптика» соответствуют ГОСТ Р 54429-2011. Поставка кабелей производится по 305 метров с намоткой в бухты или на фанерных барабанах с диаметром щеки 400мм, 600мм.
Массогабаритные характеристики
Количество пар 4
Номинальный внешний диаметр, мм 6,20 (+- 0,1)
Масса, кг/км 39,41
Диаметр медной жилы 0,48 мм.
Механические характеристики
Максимальное растягивающее усилие 50 Н
Разрывное усилие оболочки не менее 9МПа
Радиус изгиба не менее 8 диаметров
Технические характеристики
Диапазон рабочих частот, МГц до 100
Волновое сопротивление в диапазоне частот (1-100) МГц, Ом 100±15
Собственное затухание, дБ/100м, не более: - на частоте 4 МГц 4,1
- на частоте 20 МГц 9,3
- на частоте 100 МГц 22,0
Переходное затухание между цепями на ближнем конце(NEXT), дБ/100м, не менее:
- на частоте 4 МГц 56,3
- на частоте 20 МГц 45,8
- на частоте 100 МГц 35,3
Защищенность цепи на дальнем конце (FEXT), дБ/100м, не менее:
- на частоте 4 МГц 52,0
- на частоте 20 МГц 38,0
- на частоте 100 МГц 24,0
Обратные потери (RL), дБ/100м, не менее:
- на частоте 4 МГц 23,0
- на частоте 20 МГц 25,0
- на частоте 100 МГц 20,1
Электрическая емкость пар, не более, нФ/км 56
Кабели допускается эксплуатировать при температуре окружающей среды: от минус 40 °С до плюс 60 °С.
Проверка и монтаж кабелей должны быть проведены при температуре окружающей среды - не ниже минус 10 °С.
Радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных наружных диаметров кабеля. В процессе прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь кабеля и/или нанесение на оболочку кабелей веществ, вредно воздействующих на элементы кабеля, не допускаются.
