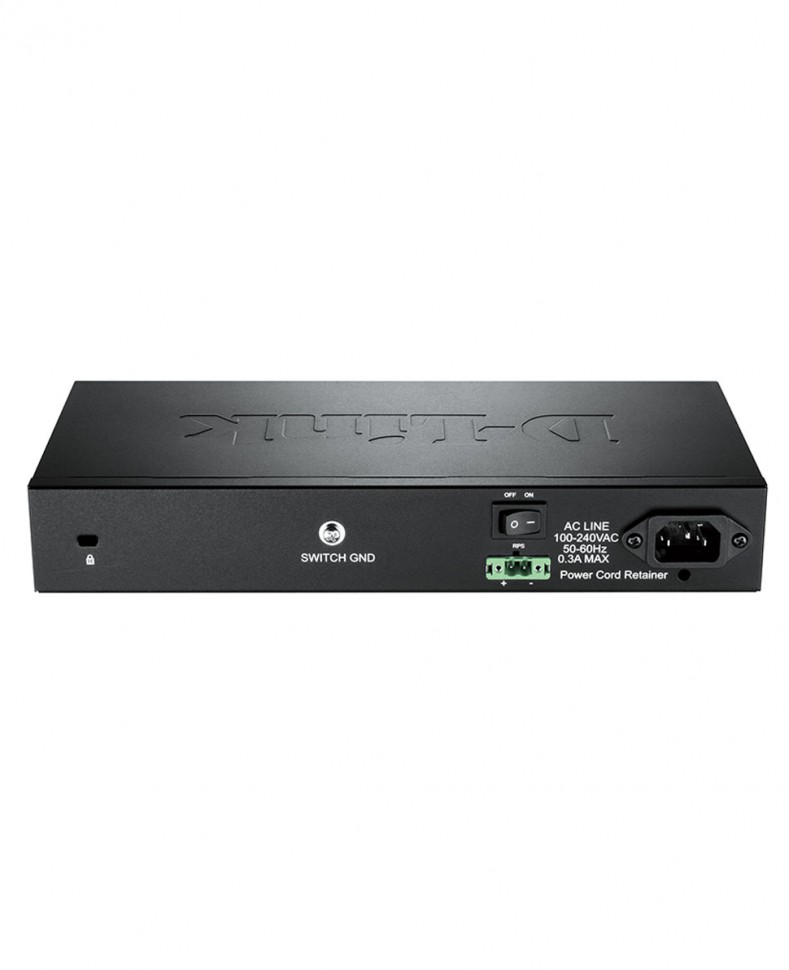

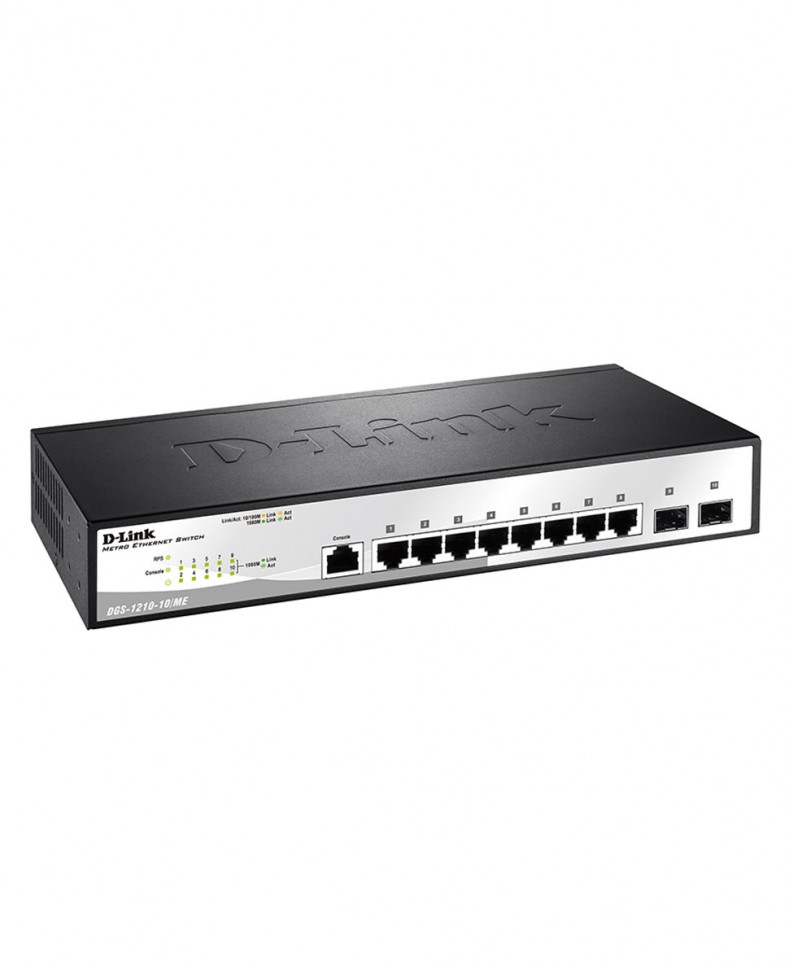

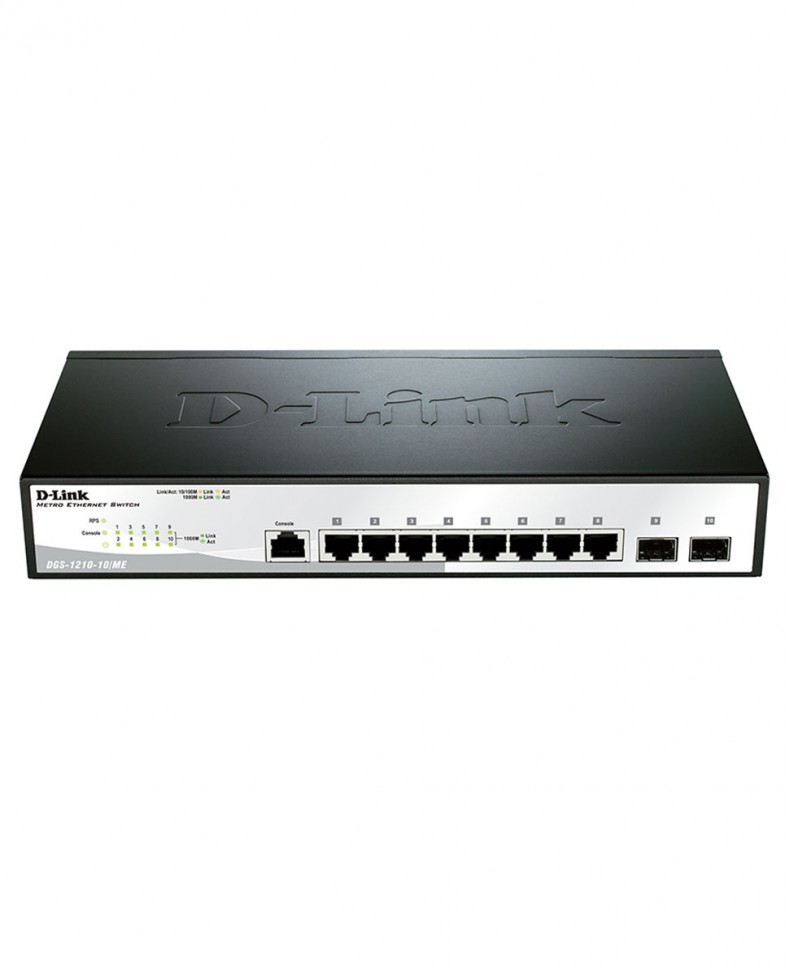

Коммутатор гигабитный управляемый D-Link DGS-1210-10/ME с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Возможности продукта:

Управляемый коммутатор 2 уровня с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Описание:

Серия коммутаторов DGS-1210/ME является идеальным решением для применения в сетях Metro Ethernet. Устройства данной серии оснащены 8/16/24/48 портами Gigabit Ethernet для подключения по меди, а также SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.

Высокая производительность

Коммутаторы серии DGS-1210/ME оснащены портами 10/100/1000 Мбит/с Ethernet, обеспечивающими наивысшую производительность сети. Все модели серии оснащены SFP-портами, кроме того, коммутатор DGS-1210-28P/ME оборудован портами с поддержкой РоЕ, которые позволяют разместить сетевые устройства, например, IP-камеры РоЕ, в местах, где электрические розетки недоступны. Для этого просто подключите к устройствам PoE Ethernet-кабель, по которому будет осуществляться передача не только данных, но и питания.

Отказоустойчивость/высокая производительность

Коммутаторы серии DGS-1210/ME поддерживают протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутаторы также поддерживают агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данные модели поддерживают стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Безопасность и аутентификация

Коммутаторы серии DGS-1210/ME поддерживают управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Функции управления

Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутаторы серии DGS-1210/ME также поддерживают функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка

Коммутаторы серии DGS-1210/ME поддерживают полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутаторы серии DGS-1210/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Характеристики:

Аппаратная версия

A1

Размер

• Ширина для установки в 11-дюймовую стандартную стойку

• Высота 1U

Интерфейс

• 8 портов 10/100/1000Base-T + 2 SFP-порта

Консольный порт

RJ-45

Производительность

• Коммутационная матрица: 20 Гбит/с

• Макс. скорость перенаправления 64-байтных пакетов: 14,88 Мбит/с

• Размер таблицы МАС-адресов: 16K записей

• RAM для CPU: 128 МБ DDR3

• Буфер пакетов: 1,5 МБ

• Flash-память: 32 МБ

Индикаторы

• Power (на устройство)

• Console (на устройство)

• Link/Active/Speed (на порт)

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов: 16К

• Spanning Tree Protocols

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- Фильтрация BPDU

- Root Restriction

• Функция обнаружения петель

• ERPS*

• Зеркалирование портов

- Поддержка 1 группы зеркалирования

- Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)

• Агрегирование каналов

- Совместимость с 802.3ad

- Макс. кол-во групп

– 8, 8 портов на группу

Многоадресная рассылка уровня 2

• IGMP Snooping

- IGMP v1/v2 Snooping, v3 awareness

- Фильтрация/аутентификация IGMP

- Поддержка 512 групп

- IGMP Snooping Fast Leave на основе VLAN/узла

- Report Suppression

• MLD Snooping

- MLD v1, MLD v2 awareness

- Поддержка 512 групп

VLAN

• 802.1Q Tagged VLAN

• Группы VLAN

• Макс. 4094 VLAN

• VLAN на основе порта

• GVRP

• Асимметричные VLAN

• Макс. 256 динамических VLAN

• 802.1v Protocol VLAN

• VLAN Trunking

• VLAN на основе MAC-адресов

• Q-in-Q на основе портов

• ISM VLAN

• Selective Q-in-Q

Функции уровня 3

• Макс. 256 записей ARP

• Поддержка 255 статических записей ARP

• Поддержка Gratuitous ARP

Качество обслуживания (QoS)

• CoS на основе:

- Порта коммутатора

- Очереди приоритетов 802.1p

- VLAN ID

- MAC-адреса

- IPv4/IPv6-адреса

- DSCP

- TOS

- Типа протокола

- Порта TCP/UDP

- Типа IPv6-трафика

• Управление полосой пропускания

- На основе порта (входящее, с шагом до 64 Кбит/с)

- На основе потока (входящее, с шагом до 64 Кбит/с)

- Для выходной очереди (с шагом до 64 Кбит/с)

• Обработка очередей

- Strict priority

- Weighted Round Robin (WRR)

• 8 выходных очередей

Списки управления доступом (ACL)

• ACL на основе

- Порта коммутатора

- Приоритета 802.1p

- VLAN ID

- MAC-адреса

- Ether type

- TOS

- IPv4/v6-адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP для IPv4/IPv6

- ICMP

- Класса трафика IPv6

• До 768 правил доступа для входящего трафика

• Действие ACL (разрешить/запретить/зеркалирование)

• ACL на основе времени

• Статистика ACL

• Фильтрация интерфейса CPU

AAA

• 802.1X

- Управление доступом на основе узла

- Управление доступом на основе порта

• Гостевой VLAN

• Ведение учетных записей RADIUS

• Ведение учетных записей TACACS+

• 4 уровня учетной записи пользователя

Безопасность

• SSH v2

• SSL v1/2/3

• Port Security (до 64 MAC-адресов на порт)

• IP-MAC-Port Binding (IMPB)

- Проверка ARP-пакетов

- Проверка IP-пакетов

- DHCP Snooping IPv6

• Защита от широковещательного/ многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Фильтрация DHCP-клиентов

• Предотвращение ARP Spoofing

• Предотвращение атак BPDU

• Предотвращение атак DoS

• Сегментация трафика

• TLS

OAM

• 802.3ah Ethernet Link OAM

- Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)

- 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

• Диагностика кабеля

Управление

• Web-интерфейс (поддержка IPv4/IPv6)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4/IPv6)

• TFTP-клиент (IPv4/v6)

• Регистрация команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

• RMON v2

• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• Конфигурационный файл в текстовом формате

• Доверенный хост

• DHCP relay (IPv4/IPv6)

- DHCP relay agent/local relay

- DHCP relay option 12, 37, 38

- DHCP Relay option 82

• Добавление тега PPPoE Circuit-ID

• Trap/alarm/log severity control

• Мониторинг CPU

• SNTP

• LLDP

• Команды отладки

• Восстановление пароля

• Шифрование пароля

MIB

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC1757, 2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC2674, 4363 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 Ping & Traceroute MIB

• Private MIB

• D-Link Zone Defense MIB

Стандарт IETF

• RFC 768 UDP

• RFC 791 IP

• RFC 792 ICMPv4

• RFC 2463, 4443 ICMPv6

• RFC 793 TCP

• RFC 826 ARP

• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP

IPv6

• RFC 1981 Path MTU Discovery

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery

• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration

• RFC 2464 IPv6 Neighbor over Ethernet and definition

• RFC3513, 4291 IPv6 addressing architecture

• RFC 2893, 4213 Dual Stack IPv4/IPv6

MTBF

309,072 часов

Уровень шума

0 дБ (A)

Тепловыделение

46,35 BTU/ч

Входное напряжение

100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

13,59 Вт/9,40 Вт (Режим ожидания)

Размеры

280 x 126 x 44 мм

Система вентиляции

Пассивная

Защита от статического электричества

Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества

Рабочая температура

От -5° до 50° C

Температура хранения

От -40° до 70° C

Рабочая влажность

От 10% до 90% (без конденсата)

Влажность хранения

От 5% до 90% (без конденсата)

EMI

FCC class A, CE class A, VCCI, C-Tick, BSMI, CCC

Сертификаты безопасности

• CE

• CE LVD

• UL/cUL
