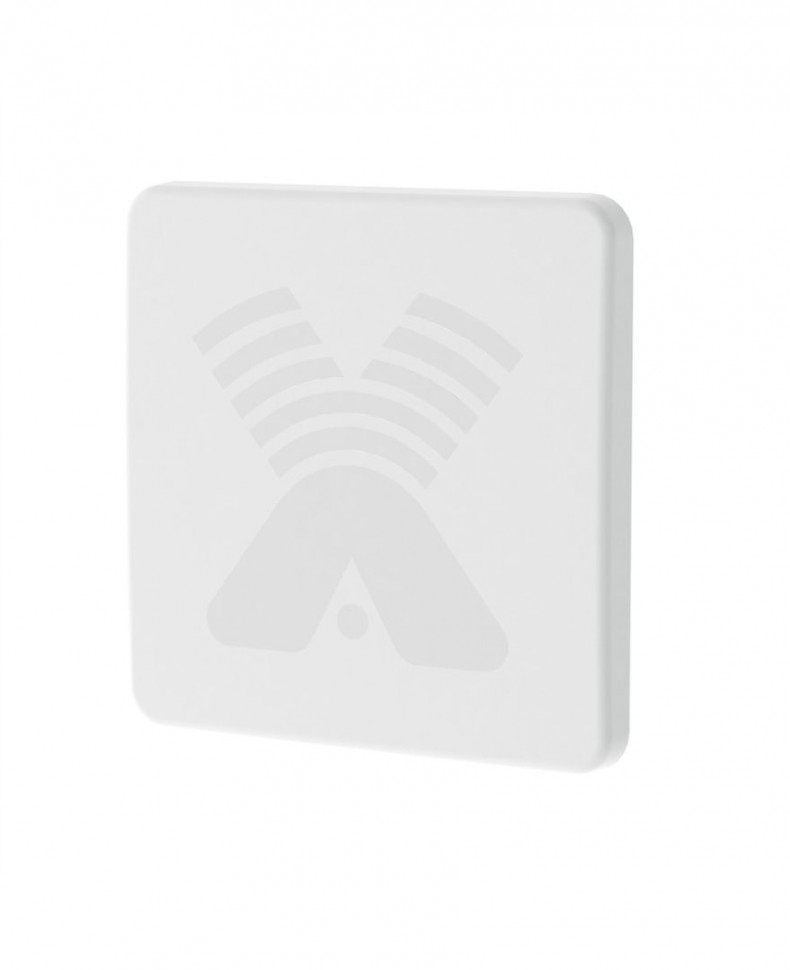

Внешняя панельная антенна Антэкс AGATA MIMO BOX гермобокс для модема, 3G/4G/WiFi2.4/LTE2600, 1.7 - 2.7ГГц, 2x15-17 dBi, 2xSMA-male
Категории: Антенны 3G/4G
Россия
УкраинаУниверсальная панельная антенна 15-17 dBi (1.7-2.7ГГц) + гермобокс для модемов Е392,E3276(М150-1)+ USB-удлинитель 10м. Разъём - 2 х SMA-male
| Панельная антенна AGATA MIMO 2x2 BOX с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала 2G/3G/LTE. Тип антенны – синфазная решетка.Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи. |
Достоинства:
- Низкие потери в тракте от антенны к модему
- Антенна удобна при установке на фасадах зданий.
- Крепление антенны позволяет изменять угол наклона антенны.
- Активные излучателя антенны укрыты в пластиковый корпус.
- Герметичный бокс обеспечивает защиту модема от влаги по классу IP65.
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Комплект поставки:

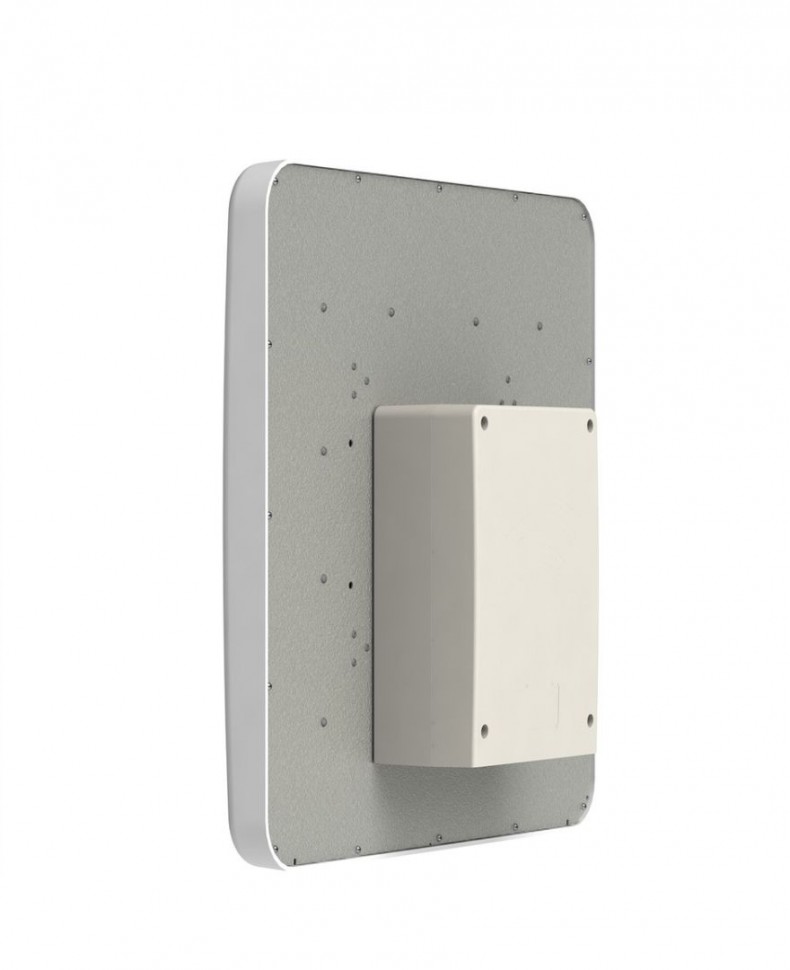

- Антенна AGATA MIMO 2x2 с установленным гермобоксом
- USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров
- Антенное крепление на трубу или мачту
- Инструкция по установке (скачать)
- Упаковка из картона
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему
Для подключения антенны к модему используется адаптер, ниже приведена таблица поясняющая какие адаптеры подходят к тому или иному модему. При заказе выберите нужный вам адаптер
| Модель модема/роутера | Тип адаптера |
| Huawei Е392, M-100-3 (модель ZTE MF823) | TS-9/SMA-female |
| Huawei E3276(М150-1) | CRC-9/SMA-female |
| Huawei Е3272 (М100-4, МТС 824f) | CRC-9/SMA-female |
| LU-150/156 | MS-156/SMA-female |
| Электрические характеристики | |
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 15-16 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 17 |
| Усиление в диапазоне 4G (LTE2600), dBi | 17-17.5 |
| Ширина ДН в Н-плоскости, град (канал 1/канал 2) | 30-45/15-23 |
| Ширина ДН в Е-плоскости, град (канал 1/канал 2) | 15-23/30-45 |
| Уровень боковых лепестков, не более | -12dB |
| Уровень кроссполяризации, не более | -25dB |
| Входное сопротивление, Ом | 50 |
| КСВ в рабочем диапазоне частот, не более | 1,5 |
| Изоляция между портами, дБ | более 30 |
| Допустимая мощность, Вт | 50 |
| Поляризация | вертикальная/горизонтальная |
| Механические характеристики | |
| Масса антенны, крепления,бокса, удлиннителя г | 3900 |
| Крепление | мачта диаметром 20-52мм |
| Габаритные размеры без крепления, м | 0,41х0,41х0,06 |
| Внутренние размеры герметичного бокса, м | 0.17x0.15x0.06 |
| Допустимая скорость ветра, м/сек | 20 |
| Разъем | 2 х SMA-male |
| Материал защитной коробки | Поликарбонат+ABS |
| Материал антенны | оцинкованная сталь, сталь |
| Защитное покрытие | порошковая полимерная краска |
| Производитель | Антэкс |
| Единица | шт |
| Вес | 3 кг |
