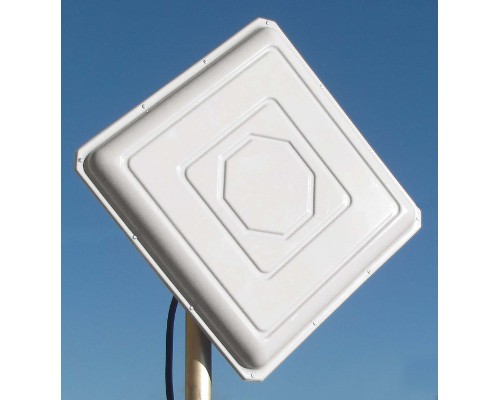

Внешняя панельная антенна Антэкс ZETA MIMO 3G/4G/WiFi2.4/LTE2600, 1.7 - 2.7ГГц, 2x17-20 dBi, 2xN-female
Категории: Антенны 3G/4G
Помогите пожалуйста нам определиться:
Ваш город:
Помогите пожалуйста нам определиться:
Панельная антенна ZETA MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
сотовая связь (GSM1800)
2G (EDGE)
3G (UMTS 2100)
4G (WIMAX,LTE)
WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц.
ZETA MIMO является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.
Достоинства антенны ZETA MIMO:
Активные излучателя антенны укрыты в пластиковый корпус.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе 4G-модемаили или роутера и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Комплект поставки:
Антенна ZETA MIMO
Узел крепления на мачту
Инструкция по установке (скачать)
Упаковка (картон)
Дополнительное оборудование:
Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера |
Тип адаптера |
Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT) |
TS-9/SMA-female |
SMA-male/N-male |
E3276 (М150-1), E3372, E3272 |
CRC-9/SMA-female |
SMA-male/N-male |
LU-150/156, |
MS-156/SMA-female |
SMA-male/N-male |
Роутеры Huawei B612,B315, B525, TP-link TL-MR6400, USB-модем Tandem |
не требуется |
SMA-male/N-male |
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1700-2700 |
Усиление в диапазоне GSM1800, dBi |
17.05.18 |
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi |
18-19 |
Усиление в диапазоне WIFI (2.4ГГц), dBi |
19,5 |
Усиление в диапазоне 4G (LTE), dBi |
19,5-20,0 |
Ширина ДН в Н-плоскости, град |
15-26 |
Ширина ДН в Е-плоскости, град |
15-26 |
Уровень боковых лепестков, не более |
-12dB |
Отношение вперед/назад, не менее |
20dB |
Входное сопротивление, Ом |
50 |
КСВ в диапазоне GSM1800, не более |
1,6 |
КСВ в диапазоне 3G/4G/WIFI, не более |
1,4 |
Допустимая мощность, Вт |
50 |
Поляризация |
вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, г |
3195 |
Крепление |
мачта диаметром 20-52мм |
Габаритные размеры без крепления, м |
0,45х0,45х0,06 |
Допустимая скорость ветра, м/сек |
20 |
Разъем |
2 x N-female |
Материал защитной коробки |
Поликарбонат+ABS |
Материал антенны |
оцинкованная сталь |
Материал крепления |
сталь |
Защитное покрытие |
порошковая полимерная краска |
Производитель | Антэкс |
Единица | шт |
Вес | 4 кг |
