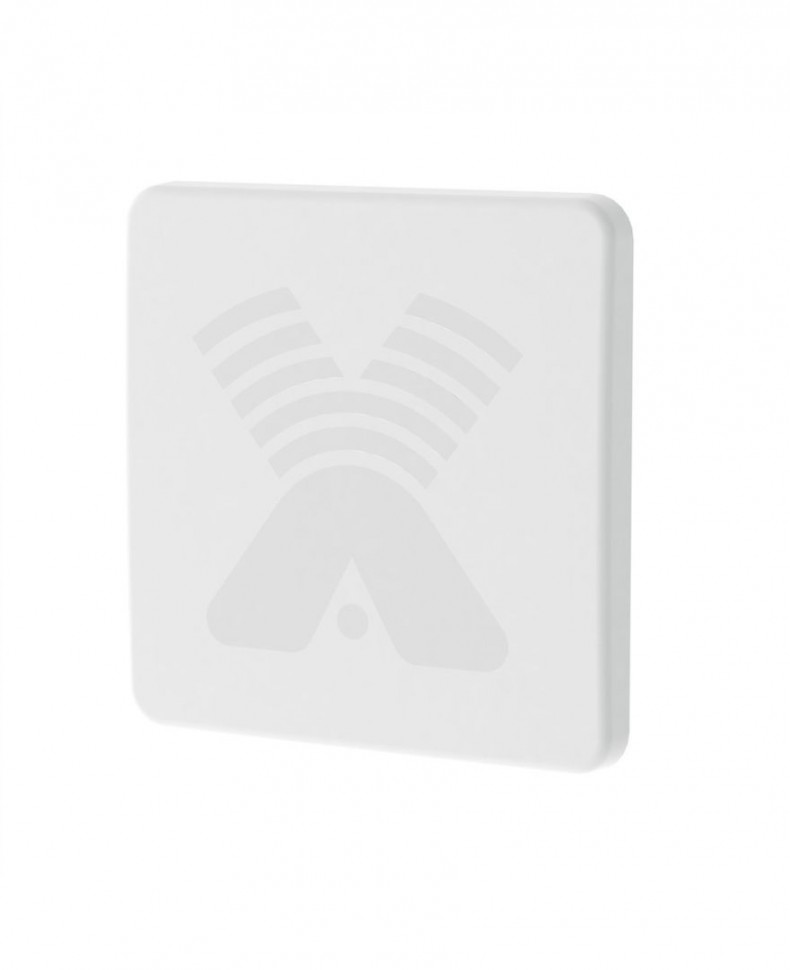

Мощная широкополосная антенна 3G/4G/2G/WIFI с поддержкой технологии MIMO 2x2. Усиление 15-17,5 dBi.Рекомендуется для использования в комплекте с "всеядными" модемами Huawei Е392,E3276(М150-1) и обычными 2G,3G и 4G модемами.
Панельная антенна AGATA MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
2G(EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (WIMAX,LTE1800, LTE2600)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. AGATA MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных решеток с ортогональными поляризациями.
Достоинства антенны AGATA MIMO 2x2
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.
Комплект поставки:
Антенна AGATA MIMO 2х2
Крепление для установки на мачту/трубу
Инструкция по установке (скачать)
Упаковка из микрогофрокартона
Дополнительное оборудование:
Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
|
Модель модема/роутера |
Тип адаптера |
Кабельная сборка |
|
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT) |
TS-9/SMA-female |
SMA-male/N-male |
|
E3276 (М150-1), E3372, E3272 |
CRC-9/SMA-female |
SMA-male/N-male |
|
LU-150/156, |
MS-156/SMA-female |
SMA-male/N-male |
|
Роутеры Huawei B612,B315, B525, TP-link TL-MR6400, USB-модем Tandem |
не требуется |
SMA-male/N-male |
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi |
15-16 |
|
Усиление в диапазоне WIFI (2.4ГГц), dBi |
17 |
|
Усиление в диапазоне 4G (LTE2600), dBi |
17-17.5 |
|
Ширина ДН в Н-плоскости, град (канал 1/канал 2) |
30-45/15-23 |
|
Ширина ДН в Е-плоскости, град (канал 1/канал 2) |
15-23/30-45 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Уровень кроссполяризации, не более |
-25dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Изоляция между портами, дБ |
более 30 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная/горизонтальная |
|
Механические характеристики |
|
|
Масса с креплением, г |
2865 |
|
Крепление |
мачта диаметром 20-52мм |
|
Габаритные размеры без крепления, м |
0,41х0,41х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|
Разъем |
2 х N-female |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Материал антенны |
оцинкованная сталь, |
|
Защитное покрытие |
порошковая полимерная краска |
Производитель | Антэкс |
Единица | шт |
Вес | 3 кг |
