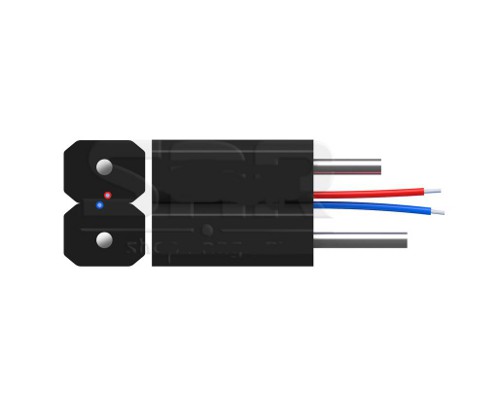

Кабель оптический FTTH 2 волокна, диэлектрический, сверхгибкий
Категории: Самонесущий диэлектрический
Россия
УкраинаНазначение:
Абонентский кабель предназначен для прокладки внутри помещений, чердачных помещений, в трубах, коробах и лотках. Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля в трубах, лотках и кабельканалах.
Конструкция:
Кабель содержит одно, два или четыре оптических волокона, соответствующих рекомендации G.657A1 (одномодовое волокно не чувствительное к потерям на изгибе). Наружная оболочка изготовлена из не распространяющего горение безгалогенного низкодымного материала - LSZH (Low Smoke Zero Halogen). Устойчивость к продольным натяжениям кабелю придают два FRP-прутка (Fiber Reinforced Plastic).
Параметры волокна
|
Параметр |
Единица |
Значение |
||
|
G.657A1 |
||||
|
Диаметр модового пятна |
1310nm |
9.0±0.4 |
8.6±0.4 |
|
|
1550nm |
10.1±0.5 |
9.6±0.5 |
||
|
Диаметр оболочки |
μm |
124.8±0.7 |
||
|
Некруглость оболочки |
% |
≤0.7 |
||
|
погрешность концентричности сердечник-оболочка |
μm |
≤0.5 |
||
|
Диаметр покрытия |
μm |
245±5 |
||
|
Некруглость покрытия |
% |
≤6.0 |
||
|
погрешность концентричности оболочка-покрытие |
μm |
≤12.0 |
||
|
верхняя критическая длина волны |
nm |
λcc≤1260 |
||
|
Затухание(max.) |
1310nm |
≤0.35 |
≤0.35 |
|
|
1550nm |
≤0.21 |
≤0.20 |
||
|
Макро-потери на изгибе |
1turnЧ7.5mm radius @1550nm |
≤0.75 |
≤0.4 |
|
|
1turnЧ7.5mm radius @1625nm |
≤1.5 |
≤0.8 |
||
Параметры кабеля
Параметр | Значение | |
Количество волокон | 2 | |
Буферное покрытие волокон | Размер | 250±15μm |
Цвет | Синий, оранжевый | |
Силовой элемент | Размер | 0.45mm |
Материал | стеклопластик | |
Оболочка | Размер | 3.1±0.1mmЧ2.1±0.1mm |
Материал | LSZH | |
Цвет | черный (устойчив к УФ излучению) | |
Механические и физические характеристики
Параметр | единицы | Значение |
Продольное растяжение (длительное) | N | 100 |
Продольное растяжение (краткосрочное) | N | 200 |
Раздавливающее усилие (длительное) | N/10cm | 300 |
Раздавливающее усилие (краткосрочное) | N/10cm | 1000 |
Минимальный динамический радиус изгиба | mm | 20D |
Минимальный статический радиус изгиба | mm | 10D |
Температура при монтаже | ℃ | -20℃+60 |
Рабочая температура | ℃ | -40℃+70 |
Температура хранения | ℃ | -40℃+70 |
| Единица | м |
| Вес | 0.01 кг |
